Khái niệm và cách xác định số trục máy chấn 4+1, 6+1, 8+1
Máy chấn trở thành công cụ phổ biến và hữu ích trong gia công kim loại tấm hiện nay. Việc tìm hiểu các thông tin về máy chấn thủy lực được rất nhiều Quý khách hàng quan tâm. Bài viết này MEV sẽ đề cập đến khái niệm về số trục của máy chấn để Quý khách hàng có thể hiểu rõ cách xác định số trục, ưu nhược điểm của từng loại.
Số trục của máy chấn là gì?
Trục Y1, Y2 – trục nâng hạ lên xuống của dao chấn
Là trục thủy lực điều khiển 2 bên xilanh nâng hạ. Đối với máy chấn NC, không phân biệt Y1 Y2, điều khiển 2 bên xuống đồng thời.
Đối với máy chấn CNC, Y1 Y2 độc lập, có thể thay đổi lượng dầu ở hai bên xilanh nhằm đảm bảo 2 bên có xuống đồng thời trong quá trình chấn.

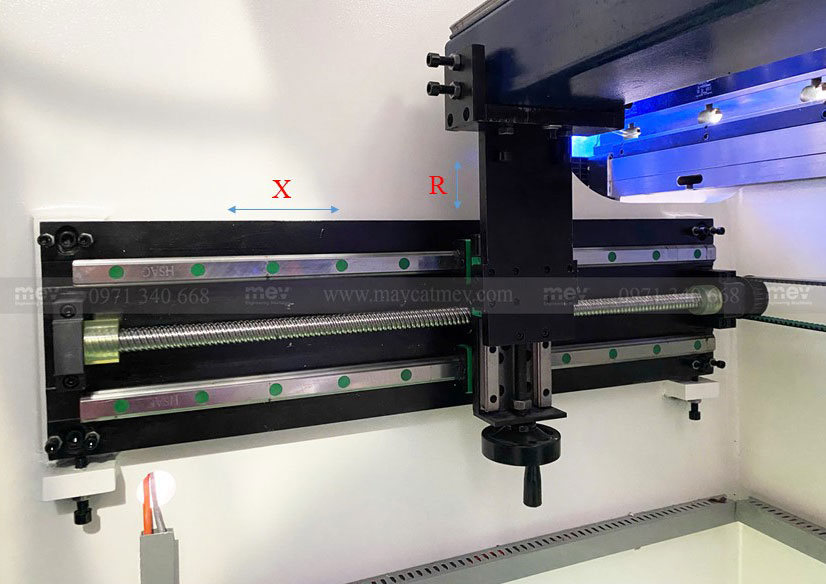

Trục X máy chấn
Trục X sử dụng ray dẫn hướng kép và vít mebi đẩy cữ đi ra – vào
Trục R – nâng hạ cữ
Trục Z1, Z2 – Tay cữ trục Z (Finger)
Tùy thuộc yêu cầu của khách hàng, tự động (motor) hoặc điều chỉnh bằng tay. Việc trang bị thêm motor cho trục Z1, Z2 sẽ giúp cữ tự động di chuyển, an toàn trong quá trình vận hành, thuận tiện.

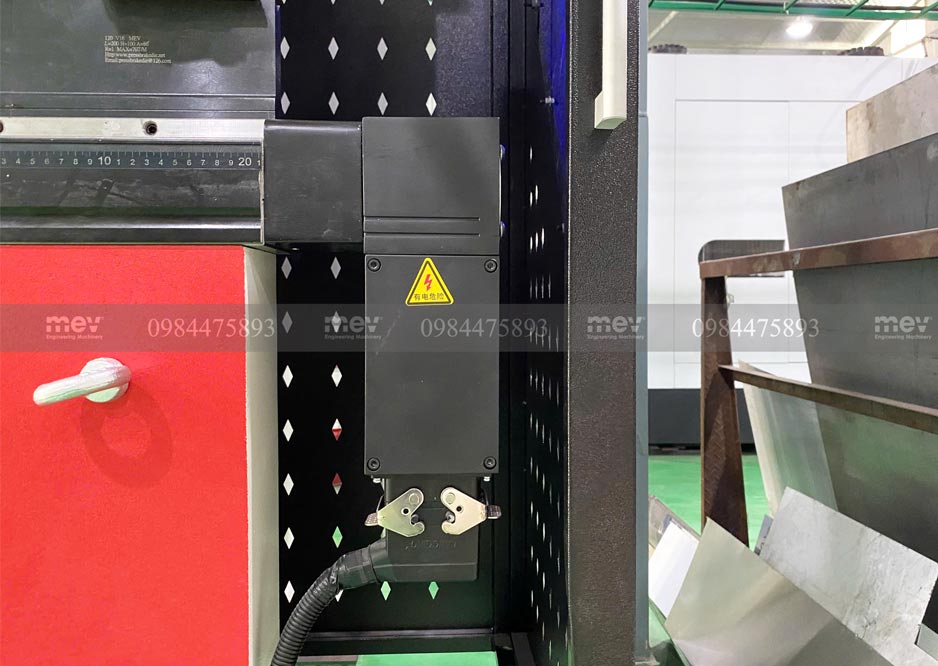

Trục V – bù võng cơ tự động
Máy chấn trang bị hệ thống bù võng, cơ chế tự động điều chỉnh áp lực chấn để giảm thiểu hiện tượng võng của vật liệu trong quá trình chấn, đảm bảo vật liệu được chấn với cùng một áp lực trên toàn bộ bề mặt, tăng tính chính xác của sản phẩm chấn.
Số trục máy chấn được xác định như thế nào?
Đầu tư máy chấn, Quý khách hàng cần lựa chọn về số trục máy chấn, có thể là 2+1, 4+1, 4+1+1, 6+1, 8+1 … Vậy những con số này có ý nghĩa gì?
Đây là chỉ số trục chuyển động được điều khiển tự động của máy chấn. Mỗi trục có chức năng riêng để điều khiển chuyển động của các bộ phận máy, giúp định hình chi tiết kim loại theo yêu cầu.
Máy chấn NC 2+1
Máy điều khiển trục X, Y và bù võng tự động. Đối với máy chấn NC ngoài lựa chọn điều khiển 2 trục X, Y sẽ có thêm trục bù võng (tùy theo yêu cầu về chiều dài sản phẩm chấn). Đối với chiều dài chấn từ 3,2m MEV khuyến khích option thêm bù võng để tăng độ chính xác của sản phẩm chấn.
>> Xem thêm: Vai trò của hệ thống bù võng trong máy chấn tôn thủy lực.
Máy chấn CNC 4+1
Máy điều khiển 4 trục Y1, Y2, X, R và bù võng tự động.
Đối với máy chấn CNC 2 trục Y1 và Y2 sẽ điều khiển độc lập. Hệ thống điều khiển các trục Z1, Z2 bằng tay với ray dẫn hướng kép. Đây là dạng phổ biến với các máy chấn hiện nay. Tuy nhiên có nhược điểm là cữ di chuyển sang ngang phải gạt thủ công.
Máy chấn CNC 4+1+1
Máy điều khiển 4 trục Y1, Y2, X, R và V (bù võng tự động). Còn Z1, Z2 điều khiển công tắc độc lập, không điều khiển trên phần mềm (sử dụng động cơ 1 chiều, dùng công tắc đóng mở). Tiết kiệm chi phí hơn so với 6+1. Hình ảnh mô tả:

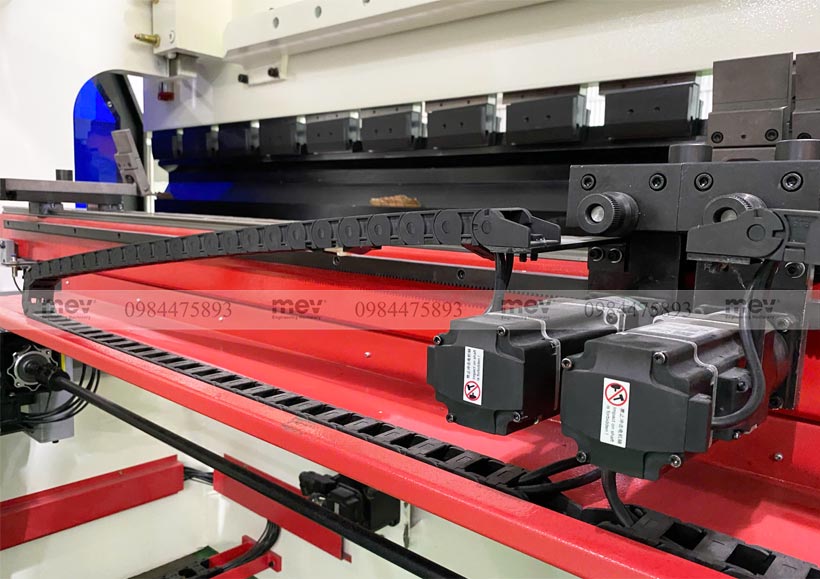

Máy chấn CNC 6+1
Máy điều khiển 6 trục Y1, Y2, X, R, Z1, Z2 và V (bù võng tự động)
Hệ thống điều khiển các trục Z1, Z2 bằng động cơ servo, điều chỉnh trên phần mềm. Khắc phục được nhược điểm của 4+1 về di chuyển cữ linh hoạt và an toàn trong quá trình sử dụng. Phù hợp khi làm các sản phẩm khó, nhiều bước chấn, có các vị trí dao cối đặt khác nhau.
Máy chấn CNC 8+1
Máy điều khiển 8 trục bao gồm: Y1, Y2, X1, X2, R1, R2, Z1, Z2 và V (bù võng tự động)
Lựa chọn máy chấn tôn phù hợp với sản xuất
- Việc lựa chọn máy chấn tôn sẽ phụ thuộc vào: yêu cầu chấn và chi phí đầu tư của mỗi khách hàng.
- Hiện nay với máy chấn tôn NC, lựa chọn phổ biến là số trục 2+1, bộ điều khiển TP10S, có trang bị bù võng.
- Đối với máy chấn tôn CNC, Quý khách hàng có thể chọn giữa 4+1 hoặc 6+1. Thực tế 2 lựa chọn này giá chênh lệch rất nhỏ, trang bị thêm Z1 Z2 sẽ thuận tiện hơn trong sản xuất, an toàn và hiệu quả.
Để nhận tư vấn và báo giá chi tiết về máy, Quý khách hàng hãy liên hệ với MEV qua Hotline: 0971340668.
