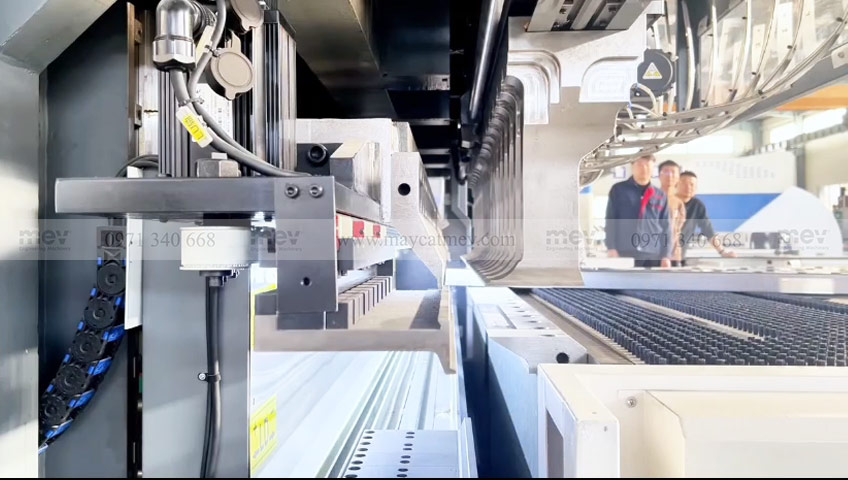

Máy Chấn Gấp Tự Động Auto Bending

Ngành gia công cơ khí đang ngày càng phát triển mạnh mẽ, kéo theo đó là những yêu cầu ngày càng khắt khe về độ chính xác, năng suất và tính đồng nhất trong sản phẩm. Trong bối cảnh đó, việc đầu tư vào thiết bị hiện đại như máy chấn gấp tôn tự động trở thành giải pháp tối ưu. Với khả năng vận hành ổn định, chấn gấp chính xác và rút ngắn thời gian sản xuất, máy chấn tự động không chỉ giúp nâng cao hiệu quả công việc mà còn đáp ứng tốt các tiêu chuẩn kỹ thuật ngày càng cao của thị trường.

Máy chấn gấp tự động CNC trên/dưới là thiết bị tự động sử dụng hệ thống điều khiển CNC để gấp/uốn các tấm kim loại theo cả hai hướng: từ trên xuống và từ dưới lên. Không giống như máy chấn thông thường (chỉ ép từ trên xuống), máy này có khả năng uốn tôn phức tạp hơn, với độ chính xác và tốc độ cao.

Đặc điểm của máy chấn gấp tự động CNC

Điều khiển CNC chính xác cao

Sử dụng hệ điều khiển số (CNC) giúp thao tác nhanh, lập trình chính xác góc chấn, chiều dài và vị trí uốn.

Cho phép lưu trữ nhiều chương trình gia công, thuận tiện khi sản xuất hàng loạt.

1. Tự động hóa hoàn toàn quá trình chấn

Máy có khả năng tự động kẹp phôi, định vị và chấn theo chương trình cài đặt sẵn, mà không có sự can thiệp thủ công.

Tiết kiệm nhân công và giảm thiểu sai số.

2. Độ chính xác cao, độ lặp lại ổn định

Máy cho phép điều chỉnh góc chấn, tốc độ và hành trình chính xác, đảm bảo sản phẩm đồng đều.

Đáp ứng tốt các yêu cầu kỹ thuật trong sản xuất hàng loạt.

3. Tiết kiệm thời gian, chi phí sản xuất

Rút ngắn thời gian thao tác nhờ lập trình và điều khiển tự động.

Tối ưu hóa vật liệu, giảm phế phẩm, từ đó giảm chi phí sản xuất.

4. Thân thiện với người vận hành

Giao diện điều khiển cảm ứng, dễ sử dụng (có hỗ trợ ngôn ngữ tiếng Việt và tiếng Anh).

Đào tạo nhanh, phù hợp cho cả người mới vào nghề.

5. Khả năng tích hợp với hệ thống thông minh

Máy cho phép kết nối với hệ thống ERP/MES hoặc tích hợp vào dây chuyền sản xuất tự động.

Nguyên lý hoạt động máy chấn gấp tự động

Lập trình CNC → Định vị và kẹp phôi → Chấn bằng lực ép → Trả phôi hoặc chuyển công đoạn.

1. Lập trình CNC

Người vận hành sử dụng màn hình điều khiển để lập trình các thông số kỹ thuật. Các thông số này được lưu trữ thành chương trình điều khiển để máy tự động thực hiện.

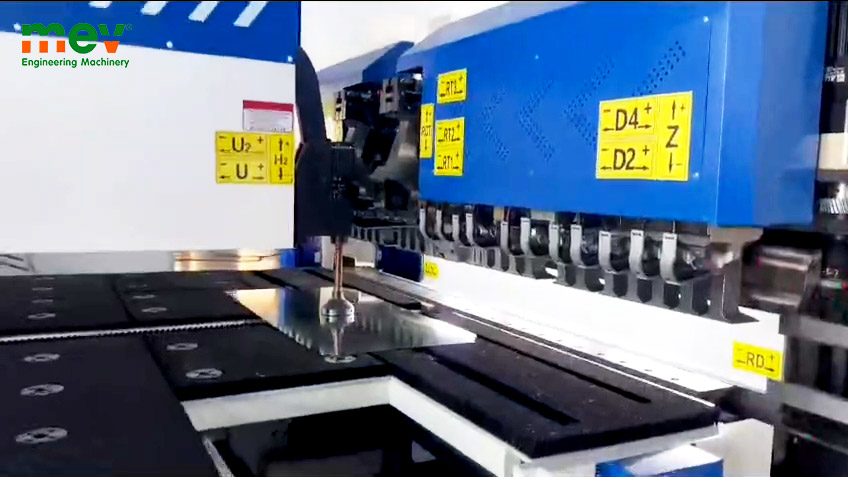

2. Định vị và kẹp phôi

Tấm kim loại được đưa vào máy và định vị chính xác bằng hệ thống chốt chặn phía sau (backgauge). Hệ thống kẹp tự động giữ chặt phôi, đảm bảo không bị lệch trong quá trình chấn.

3. Tiến hành chấn gấp bằng lực ép

Hệ thống tạo lực (Thủy lực hoặc servo – điện) đẩy dầm trên/dưới (Ram) và dao chấn trên/dưới (Punch) di chuyển xuống/lên, ép tấm kim loại không bị kẹp, uốn cong nó theo góc đã lập trình. Quá trình này có thể diễn ra theo một hoặc nhiều bước liên tiếp để tạo ra các góc chấn gấp phức tạp hoặc bán kính uốn.

Trong quá trình uốn hệ thống bù võng sẽ tự động điều chỉnh độ cong của bàn máy để đảm bảo lực ép phân bổ đều, giúp góc chấn đồng nhất từ đầu này sang đầu kia.

4. Trả phôi và lặp lại quá trình

Sau khi đạt đến gốc chấn lập trình, hệ thống xả áp suất (hoặc dừng động cơ servo), dầm trên hồi về vị trí an toàn.

Cữ chặn sau tự động thay đổi vị trí (nếu có nhiều bước chấn gấp) để chuẩn bị cho lần chấn tiếp theo.

Quá trình được lặp lại cho đến khi hoàn tất các bước chấn gấp của chi tiết theo cài đặt sẵn

Phân loại máy gấp tôn tự động CNC

+ Máy chấn gấp tự động CNC thay dao tự động

+ Máy chấn gấp tự động CNC thay dao thủ công

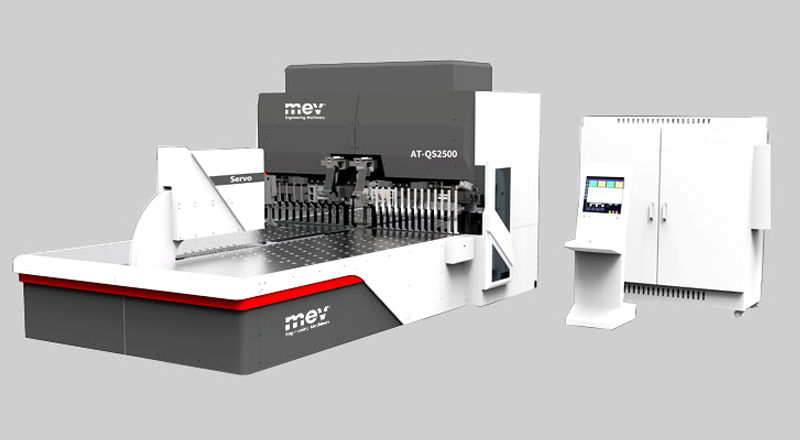

Cấu tạo của máy gấp tôn tự động

1. Khung máy (Machine Frame)

2. Hệ thống kẹp phôi (Clamping System)

3. Lưỡi dao gấp (Folding Blade/Beam)

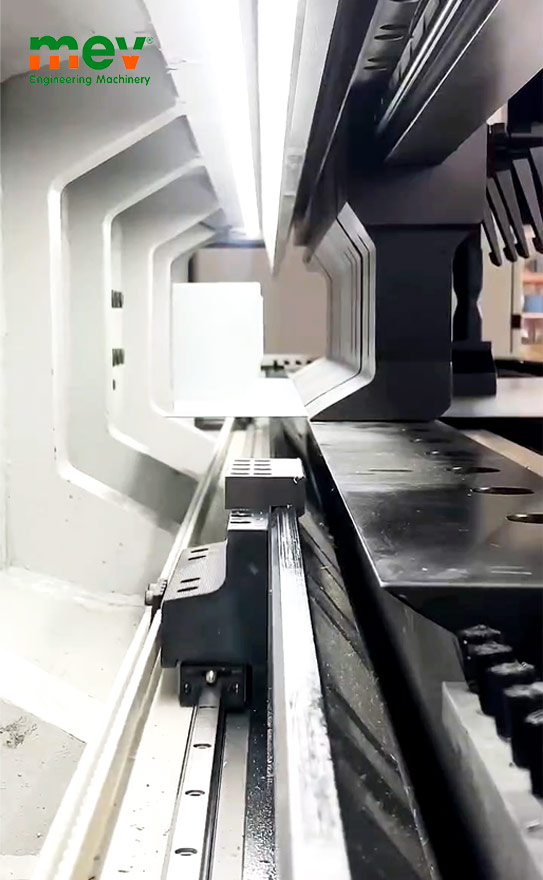

4. Hệ thống đo và định vị phôi (backgauge/Gauging System)

5. Hệ thống điều khiển CNC (CNC Control System)

6. Hệ thống thủy lực/điện (Hydraulic System)

7. Hệ thống an toàn (Safety System)

Giá máy chấn gấp tự động

Giá máy chấn gấp tự động sẽ phụ thuộc vào:

+ Cấu hình máy, công nghệ điều khiển (NC hay CNC)

+ Công suất (lực chấn), kích thước sản phẩm cần chấn

+ Thương hiệu (nhà cung cấp)

Giá máy sẽ phụ thuộc vào cấu hình, yêu cầu của khách hàng về sản phẩm cần chấn, MEV có nhiều năm kinh nghiệm về cung cấp máy chấn nói riêng, máy móc tổng hợp cho cơ khí nói chung. Đội ngũ kỹ sư của chúng tôi dày dặn kinh nghiệm, luôn sẵn sàng hỗ trợ quý khách 24/7. Để nhận báo giá chi tiết cho máy chấn gấp tự động CNC, Quý khách hàng hãy liên hệ với MEV qua Hotline: 0971340668

>> Xem thêm: Các dòng máy chấn CNC thủy lực MEV
