Máy lốc tôn 4 trục | Quy trình lốc tôn thủy lực

MEV cung cấp các loại máy móc, thiết bị gia công kim loại phục vụ cho sản xuất. Trong đó, máy lốc tôn 4 trục là thiết bị được sử dụng rất phổ biến trong các xưởng sản xuất. Được biết đến với những ưu điểm vượt trội, khả năng uốn tôn tấm có độ dày lớn.

Máy lốc tôn 4 trục là gì?

Máy lốc tôn thủy lực 4 trục là một loại máy công nghiệp dùng để uốn cong tôn (thép tấm) thành hình trụ, hình ống hoặc các hình cong khác bằng phương pháp ép thủy lực. Loại máy này sử dụng 4 trục lốc (gồm 2 trục trên và 2 trục dưới) để giữ, di chuyển và ép tôn theo hình dạng mong muốn. Nhờ cơ cấu con lăn định hình nên chỉ cần lốc trong một lần để hoàn thành sản phẩm theo yêu cầu mà không cần tháo ra chỉnh sửa.

Tấm tôn được đưa vào giữa các trục. Hệ thống thủy lực điều chỉnh vị trí các trục để tạo lực ép lên tôn, làm cho tôn bị uốn cong theo bán kính định sẵn. So với máy lốc 3 trục, máy 4 trục có thể uốn chính xác hơn và dễ thao tác hơn, đặc biệt là với tôn mỏng hoặc uốn 2 đầu chính xác.

Phân loại máy lốc tôn

Máy lốc tôn 4 trục có thể được phân loại theo một số tiêu chí sau:

Theo cấu trúc trục:

• Máy lốc 4 trục đối xứng: trục giữa cố định, hai trục bên điều chỉnh. Dễ điều khiển, uốn chính xác cao.
• Máy lốc 4 trục bất đối xứng: các trục có thể lệch vị trí theo thiết kế. Dùng cho các ứng dụng đặc biệt.

Theo phương pháp điều khiển:

• Điều khiển cơ (manual hoặc semi-auto): Thích hợp cho công việc đơn giản, ít thay đổi.
• Điều khiển tự động/ NC/ CNC: Cho phép lập trình bán kính uốn, tốc độ, thời gian. Tăng độ chính xác, năng suất và an toàn.

Theo khả năng làm việc:

• Máy lốc tôn nhẹ: dùng cho tôn mỏng (dưới 6mm). Kích thước nhỏ, giá rẻ.
• Máy lốc tôn trung bình: uốn từ 6-20mm. Phổ biến trong ngành cơ khí, chế tạo.
• Máy lốc tôn nặng: uốn tôn từ 20mm trở lên, dùng trong ngành đóng tàu, kết cấu thép nặng.

MEV phân loại máy lốc tôn 4 trục theo chiều dài và độ dày lốc, bao gồm:

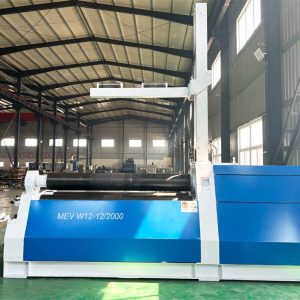

• Máy lốc tôn W12CNC-2000
• Máy lốc tôn W12CNC-2500
• Máy lốc tôn W12CNC-3000
• Máy lốc tôn W12CNC-3500
• …

Ứng dụng của máy lốc tôn

Máy lốc tôn thủy lực 4 trục có phạm vi ứng dụng rất rộng, đặc biệt trong các ngành đòi hỏi uốn tôn chính xác cao, tấm lớn, dày, hoặc có hình dạng phức tạp. Dưới đây là chi tiết các ứng dụng thực tế của máy:

Ngành chế tạo nồi hơi bồn bể, thùng chứa công nghiệp

• Uốn tôn để làm vỏ bồn chứa, thùng khuấy, bồn hóa chất, bồn inox,…
• Uốn thân nồi hơi, bồn chịu áp, nồi thanh trùng, bích tích áp,…
• Các bồn thường có đường kính lớn, chiều dài lớn, cần độ chính xác và liền mạch, máy 4 trục giúp đảm bảo độ tròn đều và không cần quay lại tôn.

Ngành đóng tàu, kết cấu thép

• Uốn các tấm tôn dày (20-60mm) làm vỏ tàu, thân tàu, ống xả, kết cấu hình cong, …
• Đòi hỏi lực uốn lớn, độ chính xác cao, đảm bảo kết cấu an toàn trong môi trường biển khắc nghiệt.

Chế tạo ống thép, ống dẫn công nghiệp.

• Uốn tôn để tạo thành ống dẫn khí, ống dầu, ống nước, ống trong hệ thống HVAC.
• Đặc biệt hữu ích cho việc uốn ống có đường kính lớn, chiều dài lớn, đảm bảo độ tròn và độ kín mối ghép.

Ngành gia công cơ khí chính xác

• Gia công phụ tùng máy móc, chi tiết hình trụ, hình nón, ống xả công nghiệp,..
• Nhờ hệ thống điều khiển CNC hoặc NC, máy 4 trục có thể lập trình để uốn đa dạng hình dạng phức tạp như: hình trụ, hình côn, hình elip hoặc parabole.

Ngành HVAC – hệ thống thông gió điều hòa

• Sản xuất ống gió vuông, tròn, elip, hộp chuyển đổi, miệng gió,…
• Máy lốc tôn 4 trục giúp tạo ra ống có kích thước lớn và đều, tăng hiệu suất thông gió, giảm tổn thất áp suất.

Ngành năng lượng – sản xuất tháp gió, ống dẫn khí

• Uốn các tấm thép lớn, dày để làm trụ tháp gió, trụ năng lượng mặt trời…
• Các kết cấu này yêu cầu kích thước chính xác, kết nối chính xác cao giữa các đoạn ống.

Ngành ô tô, xe chuyên dụng

• Chế tạo ống xả, ống nhiên liệu, bình chứa, khung bảo vệ xe tải, xe bồn…
• Yêu cầu tôn mỏng, hình dạng chính xác để lắp ráp đồng bộ.

Quy trình lốc tôn 4 trục

Quy trình lốc tôn 4 trục bao gồm:

• Chuẩn bị tôn tấm
• Cài đặt thông số cho máy lốc phù hợp
• Đặt và cố định tấm tôn lên các trục lốc
• Quá trình lốc tôn: trục lốc quay, tiến hành uốn mép phía trước của tấm, trục kẹp và trục lốc di chuyển liên tục tạo lốc tròn. Hoàn thành quá trình lốc.
• Kiểm tra kích thước và hình dạng sản phẩm sau lốc

Cấu tạo máy lốc tôn thủy lực

Cấu tạo cơ bản của máy lốc tôn thủy lực 4 trục bao gồm:

• Thân máy (kết cấu khung)
• Bốn trục lốc (trục lốc và trục kẹp)
• Hệ thống thủy lực
• Hệ thống truyền động
• Hệ thống điều khiển
• Bệ đỡ và cơ cấu hỗ trợ

Mua máy lốc tôn cần lưu ý điều gì?

Khi mua máy lốc tôn thủy lực, bạn cần cân nhắc kỹ nhiều yếu tố để đảm bảo máy đáp ứng đúng nhu cầu, hiệu quả vận hành cao, và tối ưu chi phí đầu tư. Dưới đây là những điểm quan trọng cần lưu ý khi mua máy lốc tôn thủy lực 4 trục:

• Xác định rõ nhu cầu sử dụng
• Chọn loại máy phù hợp về yêu cầu sản xuất
• Thông số kỹ thuật của máy
• Thương hiệu và chất lượng chế tạo
• Giá thành đầu tư
• Dịch vụ sau bán hàng (giá thành và dịch vụ sau bán hàng là điều quan trọng nhất)
