Cấu tạo của hệ thống tạo khí nitơ công nghiệp

Máy tạo khí nitơ công nghiệp là một hệ thống máy móc và thiết bị chuyên dụng, có khả năng tách khí nitơ có trong không khí.

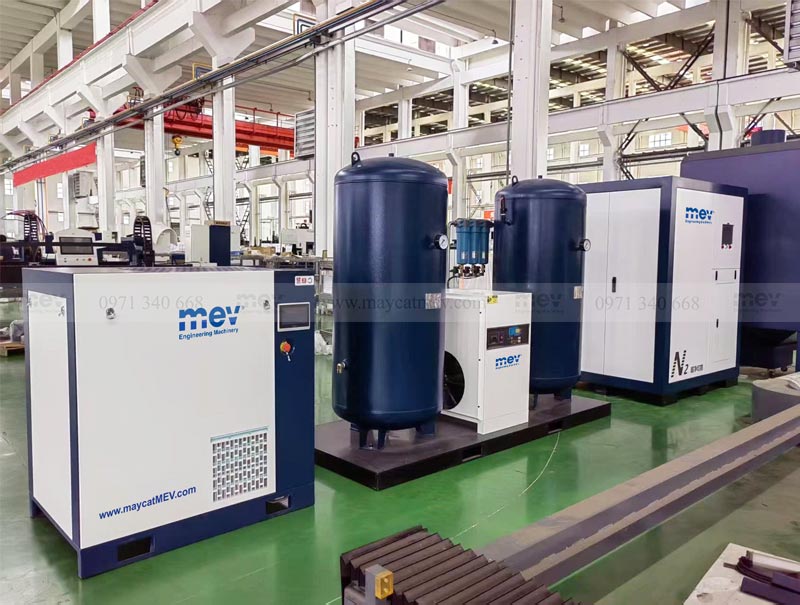

Hệ thống máy tạo khí nitơ bao gồm 6 máy móc và thiết bị sau:

1. Máy nén khí trục vít cao áp

2. Bình chứa khí nén cao áp

3. Máy sấy khí tác nhân lạnh

4. Các cốc lọc khí chính xác

5. Máy tạo khí nitơ kỹ thuật

6. Hệ thống đường ống, van xả, khóa tay, đồng hồ, van an toàn…

Máy nén khí trục vít cao áp (nén không khí cho hệ thống)

Máy nén khí trục vít cao áp có chức năng tạo ra nguồn khí nén cho hệ thống, máy nén khí thường dùng là Máy nén khí trục vít HD-37VPM, công suất 37kw sử dụng công nghệ điều khiển biến tần, đảm bảo nguồn khí nén cho hệ thống máy tạo khí nitơ mà vẫn tiết kiệm điện năng. Đầu nén Hanbell AA bảo hành 5 năm.

Bình chứa khí nén cao áp

Trang bị 2 bình chứa khí nén cao áp, mỗi bình có dung tích 600 lít, giúp nguồn khí nén được tạo ra luôn duy trì ổn định ở áp suất 16 bar.

>> Xem thêm: Bình chứa khí nén cao áp 1000 lít

Máy sấy khí tác nhân lạnh

Máy sấy khí tác nhân lạnh có chức năng tách toàn bộ hơi nước trong khí nén, loại bỏ những tạp chất, cáu cặn, giúp khí nén sạch hơn.

>> Xem thêm: Máy sấy khí tác nhân lạnh

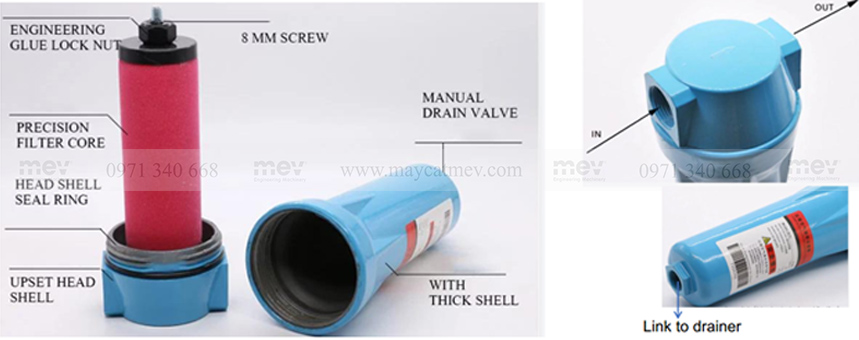

Các cốc lọc khí chính xác

Cốc lọc khí là hệ thống lọc 5 cấp, lọc nhiều cấp giúp cho hệ thống khí nén luôn sạch đảm bảo khí nitơ được tạo ra đạt độ tinh khiết, ngoài ra còn tăng tuổi thọ cho hệ thống máy tạo khí nitơ.

>> Xem thêm: Các cấp lọc chính xác máy nén khí

Máy tạo khí nitơ kỹ thuật

Máy tạo khí nitơ lọc tách khí nitơ bằng cách đẩy các phân tử Oxy vào bên trong hạt CMS, khi đó chỉ còn khí nitơ đi ra ngoài tạo ra nguồn khí nitơ tinh khiết để đưa vào sử dụng. Quá trình lọc được diễn ra nhanh chóng, lưu lượng đạt đến 100Nm3/h.

Máy tạo khí nitơ kỹ thuật có cấu tạo gồm:

+ Hai bồn chứa các hạt CMS

+ Các van đóng mở đổi bồn

+ Bộ điều khiển lập trình PLC

+ Hạt CMS chứa đầy bên trong hai bồn

+ Các cảm biến đo hàm lượng Oxy

+ Các loại cảm biến khác

Nguyên lý hoạt động của hệ thống máy tạo khí nitơ

Khí nén được tạo ra từ máy nén khí sau các quy trình làm sạch, sấy khô sẽ được chuyển đến máy tạo khí Nitơ để tách lấy khí Nito tinh khiết.

Quá trình tách nitơ ra khỏi không khí diễn ra theo 2 chu kỳ liên tục:

Chu kỳ sàng lọc khí nitơ

Các phân tử Oxy, nitơ nằm trong môi trường áp suất cao (khí nén được tạo ra từ máy nén khí trục vít cao áp) được đưa vào bồn chứa các hạt CMS. Những phân tử Oxy có kích thước nhỏ chui vào trong lỗ của hạt CMS. Những phân tử N2 có kích thước lớn hơn không thể chui vào hạt CMS. Khi toàn bộ Oxy trong khí nén bị đẩy vào trong hạt CMS, sẽ chỉ còn lại nitơ tinh khiết bên ngoài được dẫn sang bình chứa nitơ và đưa vào sử dụng.

Chu kỳ phục hồi hạt CMS

Khi hạt CMS hết khả năng chứa Oxy sẽ chuyển sang chu kỳ phục hồi, Oxy bị nén với áp suất cao trong bồn đột ngột bị xả áp suất về 0 bar, các phân tử Oxy này chui ra khỏi hạt CMS và bị cuốn ra ngoài. Quá trình này dùng một lượng nhỏ nitơ tinh khiết đuổi Oxy ra khỏi bồn => Đây gọi là chu kỳ tái tạo CMS.

50-60 giây chu kỳ đổi 1 lần.

Ứng dụng của khí Nitơ

Khí nitơ được ứng dụng trong đa ngành nghề:

+ Cắt laser kim loại: Giúp thổi sạch xỉ, làm mát vùng cắt, bảo vệ bề mặt kim loại không bị oxy hóa, cho đường cắt sáng, mịn và không cháy sém, tốc độ cắt cao.

+ Thực phẩm: Giữ thực phẩm tươi lâu, kéo dài thời gian bảo quản, chống ẩm và ngăn vi khuẩn phát triển.

+ Phòng chống cháy nổ: Loại bỏ Oxy, cô lập vùng cháy, ngăn ngọn lửa bùng phát trở lại.

+ Khuôn đúc: Dùng trong ép nhựa, cao su để nâng cao chất lượng bề mặt, giảm lỗi và cải thiện mẫu mã sản phẩm.

+ Hóa chất: Là khí bảo vệ trong các thùng chứa dung môi dễ cháy, giúp ổn định và an toàn sản xuất.

+ Điện tử: Giảm oxy hóa kim loại khi hàn, giúp mối hàn bền đẹp, giảm lỗi và chi phí sửa chữa.

+ Luyện kim: Ngăn oxy hóa, tăng độ bền và khả năng chống ăn mòn cho kim loại.

+ Đặc biệt phải kể đến ứng dụng của khí nitơ trong cắt laser kim loại

Hệ thống máy tạo khí nitơ sử dụng máy nén khí HD-37 VPM phù hợp cho các máy cắt cnc laser sử dụng nguồn laser có công suất từ 3kw đến 20kw

Ứng dụng khí nito để cắt các vật liệu thép như sau:

+ Thép carbon – mild steel

+ Thép trắng – inox / stainless

+ Nhôm – aluminum

Giá máy tạo khí Nitơ

Giá máy tạo khí Nitơ phụ thuộc vào cấu hình và thiết bị đi kèm trong toàn bộ hệ thống. Tùy theo công suất, độ tinh khiết khí, thương hiệu linh kiện và nhu cầu sử dụng, chi phí đầu tư sẽ có sự khác nhau giữa từng mô hình.

Hiện nay tại Việt Nam, MEV là đơn vị tiên phong trong lĩnh vực máy móc cơ khí, chuyên cung cấp hệ thống máy tạo khí Nitơ chính hãng, chất lượng cao.

Nếu bạn đang tìm kiếm giải pháp tạo khí Nitơ ổn định, tiết kiệm và phù hợp với nhu cầu sản xuất, hãy liên hệ ngay với MEV qua hotline 0971.340.668 để được tư vấn chi tiết và báo giá nhanh nhất.
