Việc tự động hóa dây chuyền sản xuất bằng hệ thống Robot hàn tự động di chuyển trên hệ thống ray thẳng giải quyết bài toán hàn các chi tiết kích thước lớn, đòi hỏi độ chính xác và tính đồng nhất cao. Giúp doanh nghiệp nâng cao năng lực cạnh tranh và mở rộng phát triển sản xuất nhanh chóng.

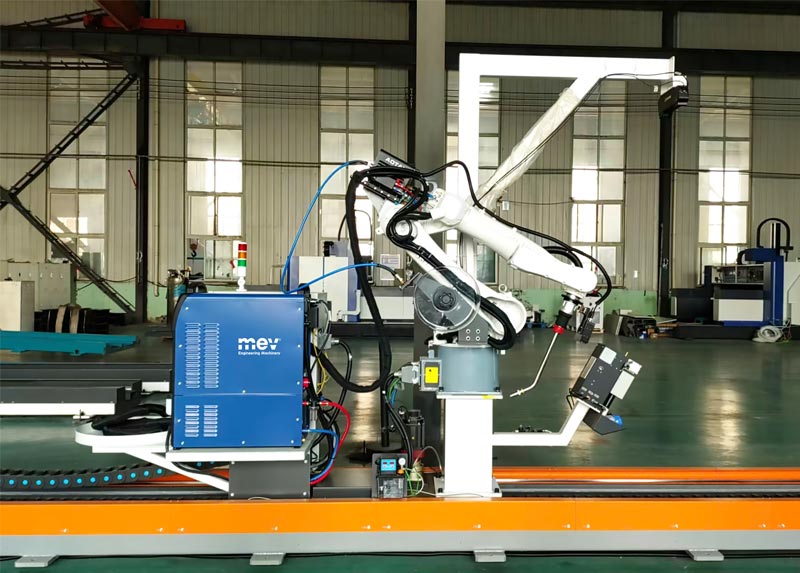

Robot hàn tự động trên hệ thống ray thẳng là gì?
Hệ thống này sự kết hợp giữa một cánh tay robot hàn công nghiệp (thường là robot 6 trục) và một trục thứ 7 (External Ais) là hệ thống ray trượt tuyến. Thay vì đứng cố định một chỗ, robot có thể di chuyển linh hoạt dọc theo đường ray để thực hiện các đường hàn dài hoặc xử lý nhiều phôi hàng xếp liên tiếp.

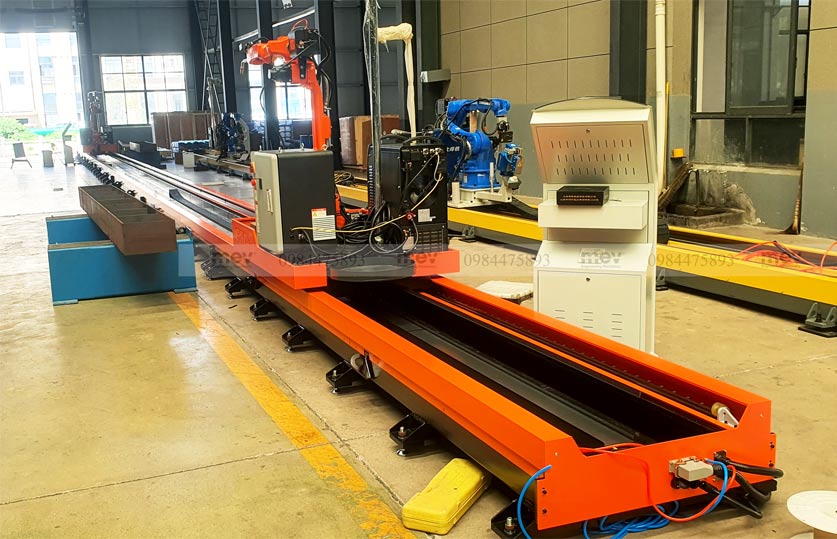

Cấu tạo chi tiết của hệ thống robot di chuyển trên hệ thống ray thẳng
Một hệ thống robot hàn di chuyển ray thẳng tiêu chuẩn bao gồm các thành phần chính:
+ Cánh tay robot: Các dòng robot chuyên dụng (thường là robot 6 trục)
+ Hệ thống ray (Linear Track): Được chế tạo từ thép chịu lực cao, trang bị thanh dẫn hướng và hệ thống truyền động (thanh răng – bánh răng hoặc trục vít me) để đảm bảo robot di chuyển mượt mà.
+ Tủ điều khiển (Controller): Đồng bộ hóa chuyển động giữa các khớp của robot và tốc độ di chuyển trên ray.
+ Nguồn hàn và mỏ hàn: Hệ thống hàn Mig, Tig hoặc Laser tùy theo nhu cầu.
+ Hệ thống an toàn: Cảm biến va chạm, rào chắn bảo vệ và nút dừng khẩn cấp.

Thông số kỹ thuật hệ thống robot hàn di chuyển trên ray thẳng
| STT | Nội dung | Thông số |
| 1 | Model | BR-2010APro/DG14MAX |
| 2 | Phạm vi hữu ích X*Y | 12000*1200 mm |
| 3 | Hành trình máy X*Y | 14000*1250 mm |
| 4 | Trọng lượng máy | 3200 Kgs |
| 5 | Độ chính xác | ± 0.05 |
| 7 | Cấp độ bảo vệ | IP54 |
| 8 | Khí hàn | 100% CO2 hoặc 80% Ar + 20% CO2 |
| 9 | Nguồn điện | 3 pha 380V 50Hz |
| 10 | Nguồn hàn | 500A |
| 11 | Phương pháp chuyển động | Mô tơ + hộp số + bánh răng, thanh răng + thanh dẫn hướng |
| 12 | Phạm vi làm việc max của máy | 4000 * 16000 mm |
| 13 | Hệ thống robot 6 trục | BR-2010APro |
| 14 | Nguồn hàn CO2, DEX2 500MPR | Megmeet |
| 15 | Camera 3D BCW181P chụp lại vật hàn trong phạm vi làm việc | FSWELD 3800 |
Ưu điểm vượt trội của hệ thống robot hàn di chuyển trên ray thẳng
+ Mở rộng phạm vi làm việc tối đa
Khác với Robot cố định bị giới hạn bởi tầm với, hệ thống ray cho phép Robot tiếp cận các phôi hàng có chiều dài từ vài mét đến hàng chục mét như: dầm thép, bồn bể áp lực, khung xe,…
+ Tăng năng suất và hiệu suất thiết bị
Robot có thể làm việc liên tục trên nhiều trạm hàn dọc theo đường ray. Trong khi Robot đang hàn ở trạm A, công nhân có thể gá đặt phôi ở trạm B, giúp giảm thiểu thời gian “chết” của máy.
+ Đảm bảo chất lượng mối hàn đồng nhất
Sai số khi di chuyển trên ray thẳng thường cực thấp (dưới 0.1mm), giúp đường hàn luôn thẳng, đều và bền bỉ, loại bỏ hoàn toàn các lỗi do mệt mỏi hay sai sót của con người.
+ Tiết kiệm chi phí nhân công
Một hệ thống robot hàn tự động có thể thay thế cho 3-5 thợ hàn tay lành nghề, giúp doanh nghiệp giảm bớt gánh nặng về quản lý nhân sự và chi phí đào tạo.

Lưu ý khi lựa chọn hệ thống robot hàn ray thẳng
Để tối ưu hóa đầu tư, doanh nghiệp cần lưu ý:
+ Cần tính toán dựa trên kích thước phôi lớn nhất và không gian nhà xưởng.
+ Phải đồng bộ với tốc độ hàn để không làm gián đoạn hồ quang.
+ Hệ thống ray phải chống rung tốt để không ảnh hưởng đến độ chính xác của mỏ hàn.
>> Xem thêm: Chi tiết cấu tạo hệ thống Robot hàn tự động trên cần cột
Kết luận
Đầu tư vào hệ thống robot hàn tự động di chuyển trên hệ thống ray thẳng không chỉ nâng cấp công nghệ mà còn là chiến lược phát triển bền vững. Giải pháp này giúp doanh nghiệp bứt phá về sản lượng, chất lượng và vị thế trên thị trường.
MEV cung cấp các giải pháp robot hàn chất lượng cao. Với đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ lắp đặt, đào tạo và bảo trì 24/7. Máy móc đa dạng các phân khúc từ cấu hình kinh tế đến chất lượng cao. MEV luôn sẵn sàng tư vấn giải pháp máy móc theo yêu cầu sản xuất và chi phí đầu tư của Quý khách hàng.
