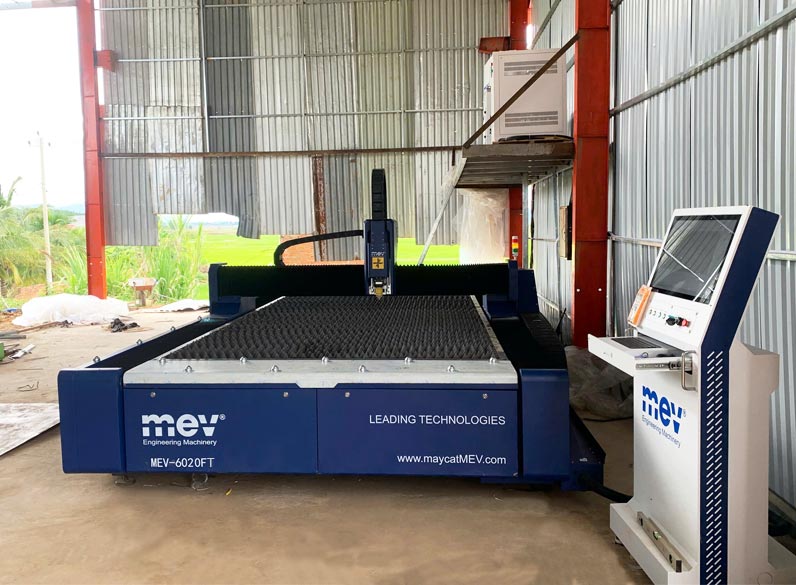

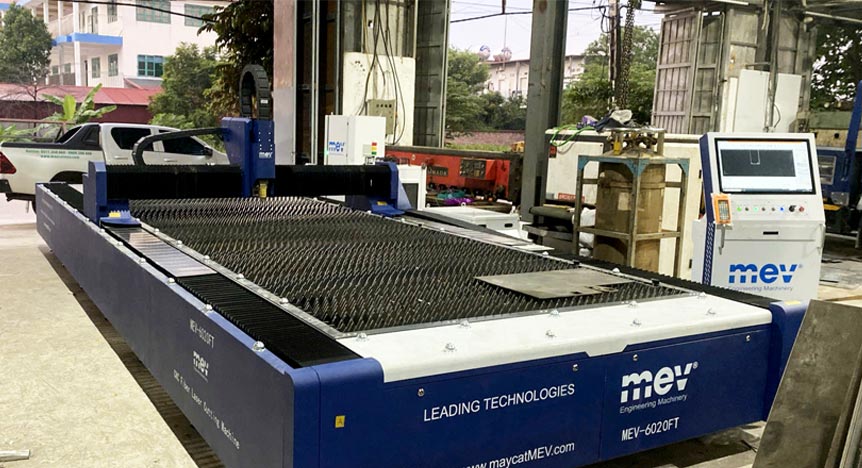

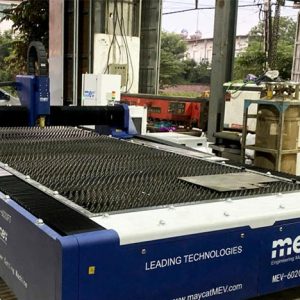

MÁY CẮT LASER THÉP TẤM | MÁY CẮT LASER FIBER MEV-6020A
Máy cắt Laser Fiber là thiết bị cắt CNC đang được sử dụng rất nhiều trong lĩnh vực đóng tàu, xây dựng, cơ khí,… Và một trong những sản phẩm máy cắt được biết đến nhiều nhất hiện nay chính là máy cắt laser thép tấm 6020A của MEV.
Trước khi đưa vào sử dụng thì cần phải gia công thành những hình dạng, kích thước theo yêu cầu. Hiện nay loại hình gia công được sử dụng nhiều nhất là cắt bằng máy cắt laser thép tấm, cho sản phẩm cắt với độ chính xác cao, mạch cắt sắc mịn.
Các phương pháp cắt thép tấm
Thép tấm là một trong những vật liệu có độ bền cao, khả năng chịu nhiệt tốt và độ cứng khá linh hoạt. Vì thế mà nó luôn được lựa chọn sử dụng phổ biến trong các ngành công nghiệp như đóng tàu, xây dựng kết cấu nhà xưởng, cầu cảng, cơ khí,…
– Phương pháp cắt oxy – gas: Đây là phương pháp gia công thép đầu tiên, có thể cắt được những tấm thép dày. Có độ chính xác cao. Tuy nhiên tốc độ cắt chậm, lượng khí oxy, gas tiêu tốn khá cao.
– Phương pháp cắt tia nước: Là quá trình sử dụng áp lực của tia nước ở áp suất cực lớn để cắt, bởi vậy phương pháp này còn được gọi là gia công bằng thuỷ động lực học.
+ Do bản chất là dùng tia nước để cắt nên hầu như không sản sinh ra nhiệt lượng. Tuy nhiên, chi phí dùng để vận hành máy móc và chi phí gia công khá đắt so với các phương pháp khác.
– Phương pháp cắt Plasma: Đây là công nghệ cắt vượt trội với tốc độ cắt rất cao. Tiết kiệm chi phí nhưng mạch cắt sẽ bị vát.
– Phương pháp cắt Laser thép tấm: Phương pháp này sử dụng máy cắt thép bằng laser để chiếu trực tiếp lên bề mặt sau đó truyền nhiệt vào bên trong chi tiết và làm chảy hoặc bốc hơi phần chi tiết bị tiếp xúc.
+ Thành phẩm có độ chính xác cao lên đến 99%.
+ Máy cắt Laser thép tấm 6020A là một trong số các loại máy cắt được khách hàng đầu tư nhiều nhất trên thị trường.

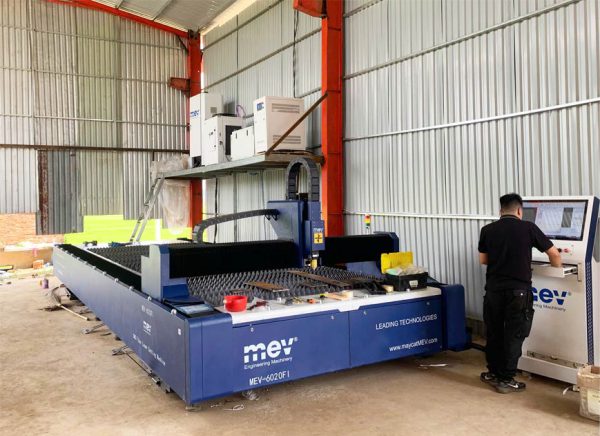

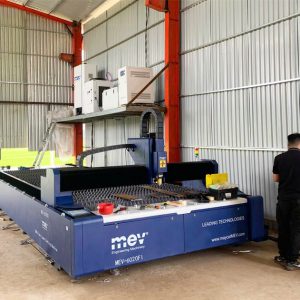

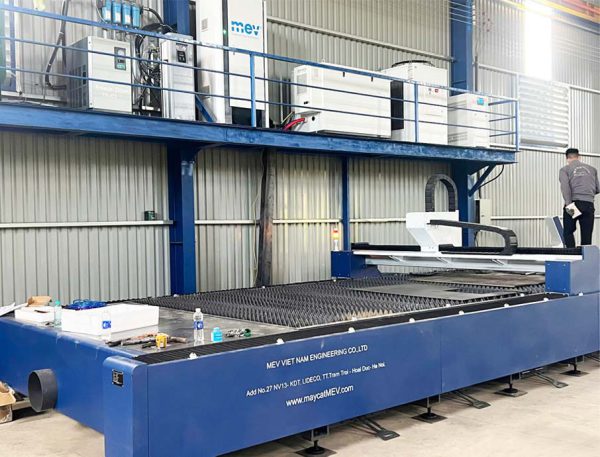

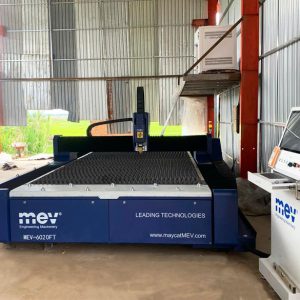

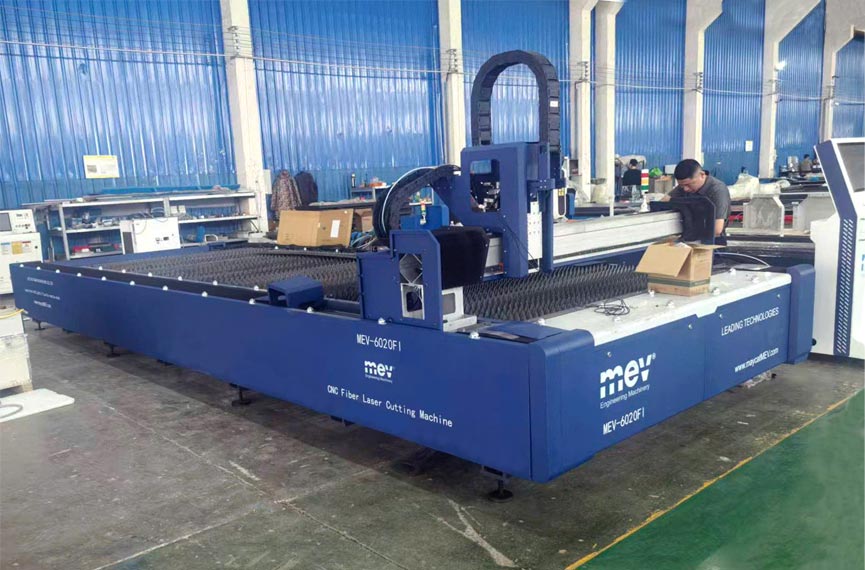

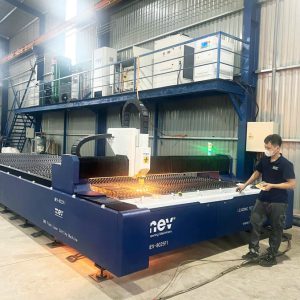

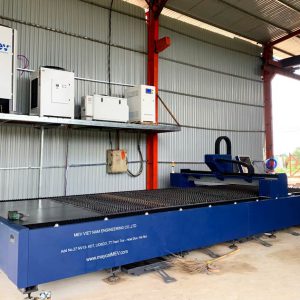

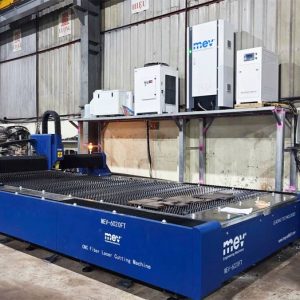

Thông tin về máy cắt laser thép tấm 6020A
Đặc điểm nổi bật
– Kết cấu hàn, ủ nhiệt ở 600 độ C giúp mối hàn được ổn định, có độ chính xác cao.
– Trọng lượng máy là 8000kg.
– Quá trình phay chính xác trên trung tâm, một lần gá phôi cho nguyên công phay và khoan đạt độ chính xác lên đến 0.03mm.
– Kiểu truyền động là thanh răng và bánh răng nghiêng.
– Hệ thống hoạt động ổn định, bền bỉ và tuổi thọ cao.
– Trục X làm bằng chất liệu nhôm đúc với độ cứng cao, không biến dạng và chuyển động linh hoạt.
– Thiết kế thông minh và tinh xảo cùng với khả năng chống rung tốt nên độ chính xác của sản phẩm rất cao. Đặc biệt thích hợp với nguồn laser công suất lớn.
– Máy cắt với tốc độ cao (100m/p) nhưng vẫn êm ái.
– Hệ thống hút khói bụi được chia khoang độc lập, giúp tăng thêm hiệu quả hút bụi và tiết kiệm điện năng.
>>> Xem thêm: Máy cắt sắt Laser CNC 3015 FI
Cấu hình máy cắt CNC Laser Fiber 6020A MEV
| No. | Mô tả hệ thống | Nhãn hiệu | Xuất xứ |
| 1 | Khung bệ máy | TQ | |
| 2 | Hệ thống hút bụi chia khoang | TQ | |
| 3 | Ổn áp và biến áp nguồn 3 pha | TQ | |
| 4 | Nguồn Fiber Laser | Raycus – MAX / IPG | TQ/Đức |
| 5 | Đầu cắt laser auto focus | Raytool AG | Swiss |
| 6 | Điều hòa khí | Tongfei | TQ |
| 7 | Chiller làm mát nước | S&A / Han’s | TQ |
| 8 | Hệ thống điều khiển CNC | Cypcut | TQ |
| 9 | Máy tính công nghiệp | Advantech | Taiwan |
| 10 | Mô tơ servo AC và driver | Yaskawa | Japan |
| 11 | Thanh răng, bánh răng nghiêng | YYC | Taiwan |
| 12 | Hộp số chính xác | Shimpo | Japan |
| 13 | Thanh trượt vuông | Hiwin | Taiwan |
| 14 | Van tỷ lệ áp suất | SMC | Nhật bản |
| 15 | Hệ thống bôi trơn dầu tự động | TQ | |
| 16 | Hệ thống khí, valve … | SMC | Nhật bản |
| 17 | Hệ thống điện, Relay… | Schneider | Pháp |
Nguồn cắt Fiber Laser IPG – Đức
Nguồn cắt Fiber Laser IPG đến từ Đức với tuổi thọ cao lên đến 100.000 giờ (12 năm) với chất lượng và độ ổn định cao. Sản phẩm có thể hoạt động không cần phải căn chỉnh hay bảo trì. Có thiết kế dạng modul, nhỏ gọn và rất dễ dàng lắp đặt cũng như vận hành.
– Nguồn Laser Fiber chất lượng cao, ổn định cao.
– Hoạt động không cần căn chỉnh và bảo trì.
– Nguồn cắt laser fiber IPG có tốc cắt cao hơn 3 lần so với nguồn CO2 trước đây khi cắt vật liệu có độ dày nhỏ hơn 10mm.
– Chi phí thấp hơn nhiều so với cắt laser CO2, khoảng hơn 1/3 lần.
– Điểm cải tiến hơn đáng quan tâm đó là không cần căn chỉnh hay bảo trì, bảo dưỡng nhiều như nguồn laser CO2.
Đầu phóng Laser Raytool AG – Auto focus – Thụy Sỹ
Đầu phóng máy cắt laser khung thép tấm 6020A Raytool AG – Auto focus – Thụy Sỹ ứng dụng công nghệ mới với độ chính xác cao lên đến 0.01mm. Ngoài ra, chúng còn có khả năng tự động điều chỉnh chùm tia laser. Ưu điểm của đầu phóng này là nhỏ gọn, chắc chắn và dễ dàng lắp đặt.
– Công nghệ mới, chính xác cao (độ chính xác 0.01mm)
– Tự động điều chỉnh chùm tia laser
Phần mềm Cypcut2000C thân thiện với người dùng
Phần mềm Cypcut 2000C với khả năng kiểm soát thông minh, có thể đọc trực tiếp file định dạng DXF, G-code NC, CNC… Được thiết kế chuyên dụng dành cho máy cắt CNC Laser Fiber. Có khả năng:
– Cảnh báo giới hạn chuyển động, cảnh báo va chạm mỏ cắt
– Căn phôi tự động, đánh xỉ, điều chỉnh độ cao cắt tự động, tạo lỗ mồi
– Nhớ trạng thái khi mất điện, cảnh báo khi áp khí thấp và cao
– Cắt tại điểm bất kỳ, khắc dấu, nhảy qua vật cản, cắt film bảo vệ, cắt bay, quay lại điểm gốc điều này giúp nâng cao hiệu quả cắt, giảm chi phí và tiết kiệm phôi.
Và rất nhiều những tính năng ưu việt khác.
 |  |
Máy tính công nghiệp Advantech – Màn hình Dell
Máy tính công nghiệp Advantech – thương hiệu nổi tiếng đến từ Đài Loan được ứng dụng phổ biến trong hầu hết các máy móc thiết bị điều khiển CNC. Máy có khả năng làm việc ổn định cao trong môi trường chứa nhiều bụi bẩn hay nhiệt độ cao.
Tủ điện chuyên nghiệp
Hệ thống tủ điện sử dụng linh kiện chất lượng cao của hãng schneider đến từ Pháp, Driver điều khiển các động cơ của hãng Yaskawa Nhật bản. Phần mềm điều khiển và bo IO của FSCUT. Với khả năng hoạt động bền bỉ, tuổi thọ lâu dài.
Động cơ Yaskawa – Nhật bản
– Tốc độ cao, chính xác.
– Tốc độ tối đa lên tới 100 m/phút.
– Truyền động bánh răng, Thanh Răng nghiêng.
– Đem lại hiệu quả cao.
Hộp số Shimpo – Nhật Bản
Hộp số máy cắt Laser thép tấm 6020A đến từ Nhật bản với độ chính xác cao. Trục được thiết kế thông minh, có độ cứng xoắn cao, giúp truyền động tối ưu.
– Độ chính xác cao.
– Bánh răng nghiêng, tối ưu hóa chuyền chuyển động.
– Có thể hoạt động liên tục lên tới 90oC.
– Trục thiết kế thông minh, mô men xoắn cao, truyền động tối ưu.
 |  |
Thanh răng – bánh răng APEX / YYC, Thanh trượt HIWIN – Taiwan
 |  |
 |  |
Van điều áp khí oxy và nitơ – SMC Nhật Bản
Đến từ thương hiệu SMC vô cùng nổi tiếng với chất lượng và ổn định cao. Có chức năng điều chỉnh áp suất khí cắt theo yêu cầu cắt thực tế từng loại vật liệu, độ dày vật liệu… giúp tiết kiệm khí cắt và mang lại hiệu quả sử dụng cao.
Van điều áp nitơ giúp quá trình cắt film tối ưu với việc điều áp thấp hơn, tiết kiệm hơn và không làm lớp film bị bong ra. Cũng tương tự khi cắt inox mỏng thì chỉ cần gọi áp suất thấp hơn. Khi cắt inox dày sẽ cần áp suất cao hơn.

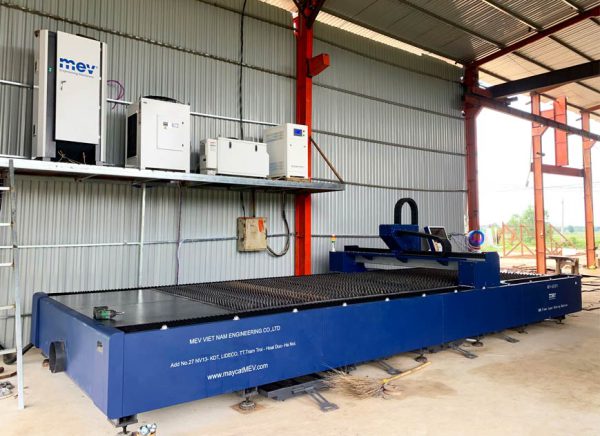

Tủ điều hòa – Ổn áp
– Tủ điều hòa là bộ phận được trang bị riêng cho nguồn laser, giúp điều hòa nhiệt độ cũng như độ ẩm của không gian từ đó giúp quá trình làm việc được đảm bảo.
– Ổn áp có chức năng ổn định điện áp nguồn cho toàn bộ thiết bị điện của máy được hoạt động ổn định trong suốt quá trình sử dụng.
 |  |
 |  |
Thiết bị làm mát bằng nước – Chiller S&A / Tongfei / Han’s
– Thiết bị làm mát nước có chức năng làm mát cho nguồn laser và đầu cắt laser trong suốt quá trình làm việc.
– Nước được sử dụng để làm mát là nước cất 2 -3 lần, không đóng cặn, không dẫn điện.
Hệ thống bôi trơn dầu tự động – Khay hứng phôi – Quạt hút bụi
Hệ thống bôi trơn dầu tự động có chức năng bơm dầu để bôi trơn cho hệ thống thanh trượt và thanh răng giúp hoạt động của máy cắt laser thép được trơn tru, bền bỉ.
– Hệ thống bôi trơn làm việc theo thời gian được cài đặt trên phần mềm
– Khay hứng phôi được đặt ở bên dưới gầm máy, có thể được dùng để hứng phế liệu rơi xuống trong quá trình cắt, giúp việc vệ sinh dễ dàng hơn.
– Hệ thống hút bụi được chia thành khoang độc lập, giúp cho hiệu quả hút bụi được nâng cao, Do đó không yêu cầu công suất của quạt hút lớn, giúp tiết kiệm được điện năng.
Ứng dụng của máy cắt Laser 6020A
Ứng dụng phổ biến nhất của máy cắt Laser thép tấm 6020A chính là dùng để gia công và chế tạo cơ khí. Các chi tiết được tạo ra sẽ có sự tỉ mỉ cũng như độ chính xác cao. Chúng không chỉ tạo ra được các khuôn mẫu đẹp mà còn giúp tiết kiệm được thời gian cũng như chi phí cho người dùng.
>> Xem thêm: các tính năng máy cắt laser fiber
Địa chỉ cung cấp máy cắt Laser thép tấm 6020A
MEV tự hào là địa chỉ cung cấp máy cắt Laser thép tấm 6020A uy tín và chuyên nghiệp. Ngoài ra chúng tôi cũng phân phối các model máy cắt CNC khác, máy cắt CNC plasma, máy chấn, máy cắt tia nước và các loại phụ tùng, linh phụ kiện cho máy… Cùng với đó là dịch vụ kỹ thuật như sửa chữa, nâng cấp máy cắt CNC thép, máy cắt plasma với chi phí hợp lý nhất.
MEV tự hào là đơn vị phân phối các sản phẩm máy cắt uy tín
MEV với đội ngũ kỹ sư chuyên nghiệp, được đào tạo một cách bài bản, vô cùng tận tâm với nghề. Ngoài ra còn có sự hỗ trợ tốt từ các đối tác lớn và các chuyên gia kỹ thuật trong và ngoài nước, chắc chắn sẽ đáp ứng được mọi nhu cầu của Quý khách hàng.
Máy cắt Laser thép tấm 6020A có thể nói là một trong những model máy đáng đầu tư nhất trên thị trường hiện nay. Với những ưu điểm tuyệt vời mà chúng mang lại, chắc chắn sẽ làm hài lòng được yêu cầu của mọi khách hàng. Nếu quý khách hàng có nhu cầu được tư vấn chi tiết về sản phẩm hãy liên hệ ngay với MEV theo thông tin dưới đây.
