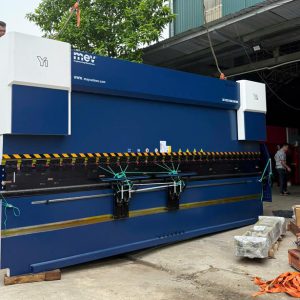

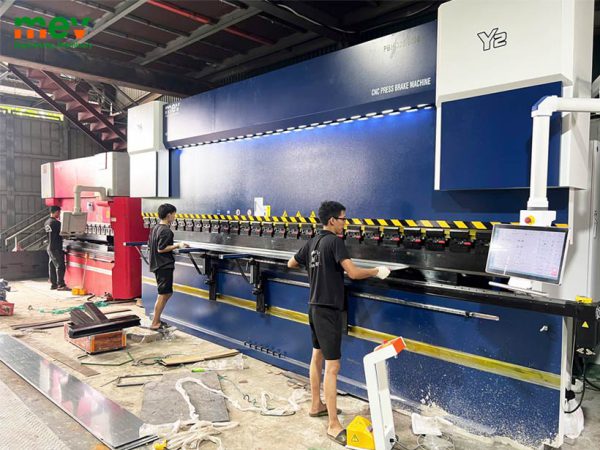

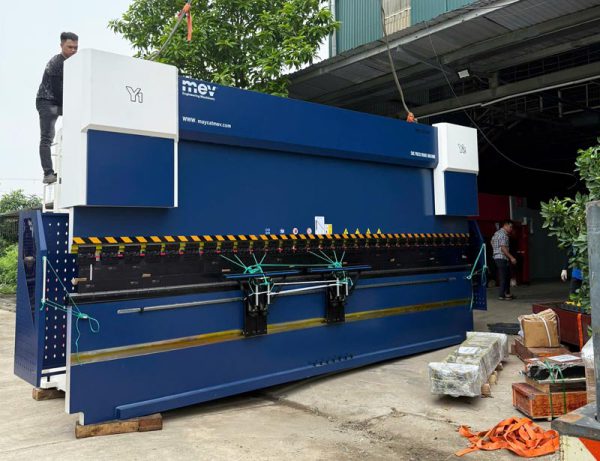

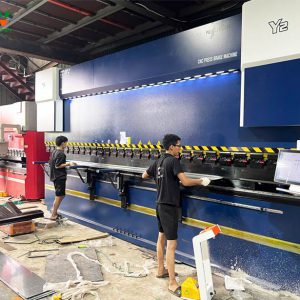

Máy chấn tôn CNC 320 tấn
Máy chấn tôn CNC tính đến 2025 tại các xưởng cơ khí đã được sử dụng rất phổ biến. Nếu như trước đây, phần lớn các đơn vị đều hướng mua máy chấn cũ, nhưng sau 2 năm máy chấn của TQ đi vào thị trường Việt Nam thì hiện tại đã trở thành xu hướng đầu tư mới của khách hàng. Tuy nhiên, việc lựa chọn máy phù hợp cũng cần tìm hiểu rõ về cấu hình máy, dịch vụ kỹ thuật của nhà cung cấp.
Nguyên lý hoạt động của máy chấn tôn
Máy chấn tôn là dòng máy cơ khí dùng để uốn ép các thanh kim loại, tấm kim loại thành các hình dạng theo yêu cầu thông qua dao phía trên và cối phía dưới.
Máy sử dụng hệ thống motor servo điện – thủy lực để điều khiển đồng bộ 2 xilanh và thiết bị đo để tạo thành vòng điều khiển lặp kín, tính năng đồng bộ, góc chấn và định vị vòng lặp chính xác cao. Hệ thống xilanh thủy lực tự động duy trì áp lực chấn để đảm bảo độ thẳng và góc chấn chuẩn xác.
Cấu tạo máy chấn tôn CNC 320 tấn PBH 320/6000
Máy chấn tôn được chia ra gồm chấn NC và chấn CNC. Đối với các máy có lực chấn lớn (chấn kim loại có độ dày lớn) MEV sẽ tư vấn sử dụng máy chấn CNC để đảm bảo hiệu quả chấn. Các lực chấn phổ biến hiện nay sử dụng cho các xưởng gia công cơ khí hạng nặng chủ yếu là 220 tấn, 300 tấn, 320 tấn, 400 tấn…
Giá máy chấn sẽ phụ thuộc vào cấu hình của máy. Một máy chấn được chia thành 4 phần chính:
- Bộ phận cơ khí
- Hệ thống điều khiển
- Hệ thống điện
- Hệ thống thủy lực
MEV hướng tới một cấu hình máy chấn chất lượng cao, các linh kiện theo máy đều lựa chọn từ các tên tuổi lớn, các đơn vị hàng đầu về thiết bị máy. Trọng lượng máy lớn, khung máy thiết kế ủ ram 600 độ C, khử ứng suất nhiệt.
Với kinh nghiệm cung cấp nhiều máy chấn cho đơn vị sản xuất tủ bếp inox, cơ khí chính xác, MEV hiểu rõ lựa chọn máy cần chú trọng đến bộ điều khiển, hệ thống van thủy lực. Đây là 2 yếu tố rất quan trọng quyết định đến hoạt động của máy chấn.
Bảng thông số kỹ thuật máy chấn tôn 320 tấn 6000mm:
| STT | Mô tả Nội dung | Thông số | Đơn vị |
| 1 | Model | PBH-320/6000 | |
| 2 | Điện áp vào | 3P/380V/50Hz | |
| 3 | Công suất máy | 25 | Kw |
| 4 | Lực chấn | 3200 | KN |
| 5 | Chiều dài băng máy chấn | 6000 | mm |
| 6 | Khoảng cách giữa 2 xylanh | 510 | mm |
| 7 | Độ sâu thoát phôi (họng máy) | 410 | mm |
| 8 | Hành trình Ram | 300 | mm |
| 9 | Độ cao tối đa không bao gồm kẹp | 600 | mm |
| 10 | Bơm chính servo | 22 | Kw |
| 11 | Bơm dầu thủy lực | 31 | Mpa |
| 12 | Số trục làm việc 6+1 axis (Y1, Y2, X, R, Z1, Z2, V) | 6+1 | Trục |
| 13 | Trục bù võng V tự động | Cơ khí | |
| 14 | Thể tích bình chứa dầu | 600 | Lít |

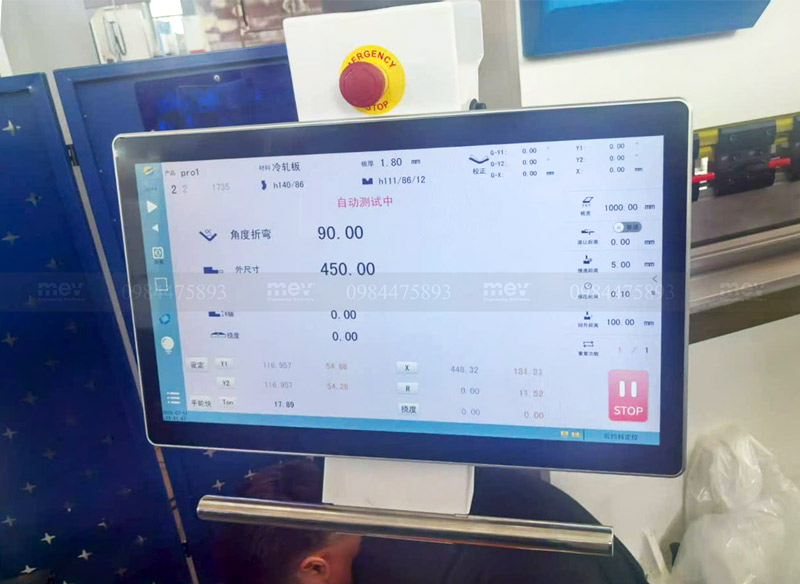

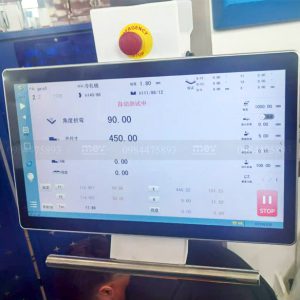

Bộ điều khiển SCS900 – Đài Loan
Bộ điều khiển là phần rất quan trọng, việc chọn thương hiệu tốt sẽ góp phần lớn trong hoạt động ổn định lâu dài, tính năng của máy và độ chính xác của sản phẩm. Các bộ điều khiển được ưu tiên lựa chọn cho máy chấn chất lượng cao như: SCS900 (Đài Loan), Delem (Hà Lan) và Cybelec (Thụy Sỹ).

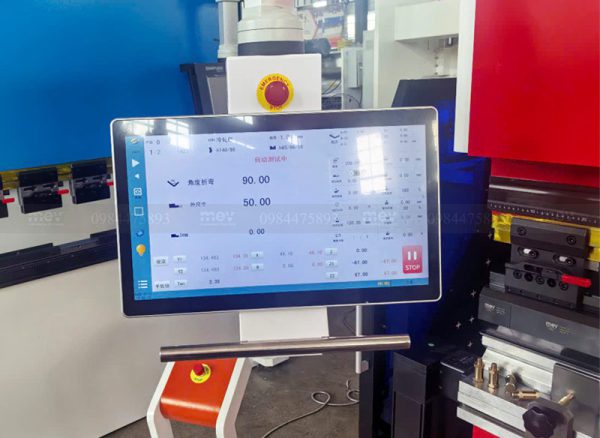

Bộ điều khiển CNC SCS900
- Xuất xứ: Đài Loan
- Màn hình LCD kích thước 21.5”, độ phân giải Full hd (1920×1080), cảm ứng điện dung nhạy bén. Cho phép người vận hành lập trình trực tiếp trên giao diện đồ họa, hiển thị mô phỏng uốn 2D và 3D.
- Điện toán công nghiệp EMC4, đạt độ ổn định, chống nhiễu hiệu quả thích hợp trong môi trường làm việc bụi, dầu và dao động điện từ.
- Tích hợp các nút cơ bản: dừng khẩn, khởi động motor, còi cảnh báo, USB …
- Tiết kiệm chi phí đầu tư từ 30-50% so với các dòng điều khiển châu Âu như Delem (Hà Lan) hay Cybelec (Thụy Sỹ)
- Khi so sánh với các bộ điều khiển TQ như HK58T, DE66T, VT15 thì SCS900 được đánh giá cao hơn hẳn về tính năng và độ chính xác. Đặc biệt ưu điểm với inox siêu mỏng (0.6mm). Tuy nhiên, giá thành SCS900 lại cao hơn khá nhiều so với các bộ điều khiển TQ kể trên.

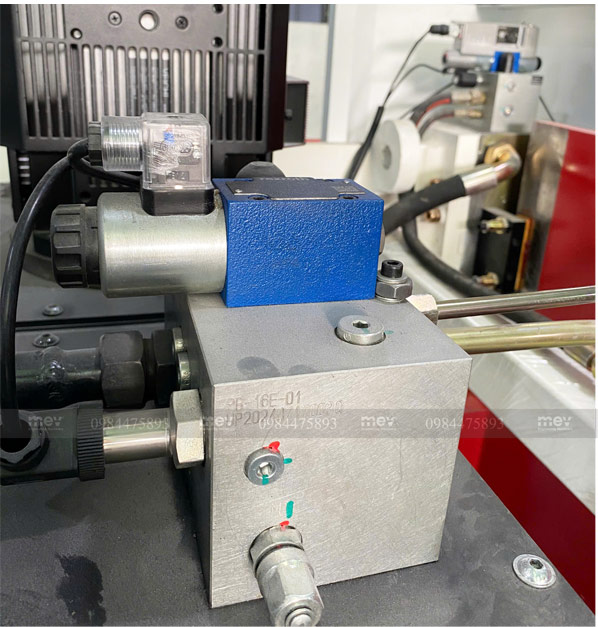

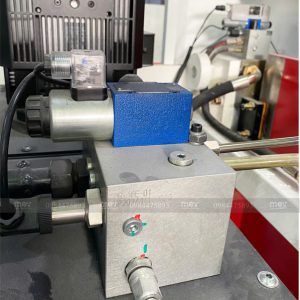

Van thủy lực Rexroth – Đức
Van thủy lực Rexroth xuất xứ của Đức, là một phần quan trọng trong hệ thống thủy lực, được sử dụng rộng rãi trong các máy móc công nghiệp. Rexroth là một thương hiệu toàn cầu thuộc tập đoàn Bosch, nổi tiếng với các giải pháp điều khiển và truyền động hiệu quả, chính xác và an toàn.
Van thủy lực cho phép điều khiển lưu lượng và áp suất một cách chính xác, đáp ứng các yêu cầu điều khiển phức tạp. Việc sử dụng van chất lượng sẽ điều tiết tốt lượng dầu 2 bên xilanh, không gây bó kẹt, giúp đảm bảo quá trình chấn và độ chính xác của sản phẩm chấn cao.
So sánh với các van của TQ thì chất lượng của Rexroth, Huawei được đánh giá cao hơn hẳn về chất lượng. Được ưu tiên lựa chọn cho các máy chấn chất lượng cao.
Lựa chọn máy chấn tôn CNC 320 tấn chất lượng cao
Lựa chọn máy chấn thủy lực chất lượng cần xét kỹ đến cấu hình máy. Những bộ phận quan trọng quyết định đến tính năng và độ chính xác của máy như bộ điều khiển, van thủy lực, bơm dầu servo thì cần lựa chọn linh kiện tốt để đảm bảo hoạt động của máy chấn.
Để nhận báo giá máy chấn tôn CNC 320 tấn, Quý khách hàng hãy liên hệ MEV qua Hotline 0971340668 để được tư vấn lên cấu hình máy chấn phù hợp nhất với sản xuất.
