Máy chấn tự động CNC giải quyết các vấn đề uốn gấp kim loại tấm phức tạp thường gặp trong quá trình tạo hình kim loại. Thông qua các hoạt động đồng thời đa trục, các hoạt động uốn kim loại tấm được tự động hóa, loại bỏ sự phụ thuộc vào khuôn mẫu và nhân công, cải thiện hiệu quả sản xuất và giảm chi phí.
Dễ dàng thực hiện các nhu cầu uốn cong kim loại phức tạp như uốn cong hồ quang, uốn cạnh, uốn trên/dưới, uốn kín và các nhu cầu uốn cong kim loại tấm phức tạp khác.
Máy chấn tự động CNC MEV thay dao hoàn toàn tự động, với công nghệ hoàn toàn độc lập, đã thay đổi quy trình thay dao thủ công truyền thống, hướng đến sản xuất công nghiệp thông minh và tự động.
Máy chấn tự động CNC trên dưới hoạt động thế nào?
Lưỡi dao phía trên: Lưỡi trên là công cụ có chuyển động điều khiển chính và chịu trách nhiệm uốn cong vật liệu theo hướng từ trên xuống.
Giá đỡ phôi tự động: Bộ phận giữ phôi tự động hoạt động đồng thời với lưỡi dao để uốn và kẹp tấm kim loại một cách chính xác và hiệu quả. Nó điều chỉnh chiều dài dao theo kích thước của chi tiết được gia công trong chu trình, không cần thời gian dừng máy hoặc chỉnh sửa thủ công. Biên dạng dao cho phép uốn cong vào trong.
Giá đỡ phôi dưới: là bộ phận không chuyển động để giúp kẹp chặt tấm vật liệu trong suốt quá trình chấn.
Lưỡi dao dưới: Lưỡi dao dưới là công cụ có chuyển động điều khiển chính và chịu trách nhiệm uốn cong vật liệu theo hướng từ dưới lên.

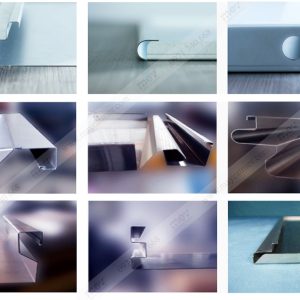

Ứng dụng của máy chấn gấp tự động CNC trên/dưới
1. Gia công vỏ tủ điện, tủ điều khiển
Máy chấn gấp tự động CNC trên-dưới được ứng dụng rộng rãi trong sản xuất tủ điện, tủ viễn thông, tủ điều khiển, nơi yêu cầu các chi tiết kim loại có độ chính xác cao, đường gấp sắc nét và đồng đều. Máy giúp tạo ra các khung tủ, mặt hông, cửa tủ… một cách nhanh chóng, ít công đoạn chỉnh sửa.
2. Sản xuất nội thất kim loại
Trong ngành nội thất inox hoặc thép sơn tĩnh điện, máy gấp tôn CNC giúp gia công các chi tiết như: chân bàn, vỏ tủ locker, khung ghế, giá kệ kim loại… với thẩm mỹ cao và sai số gần như bằng 0.
3. Chế tạo thiết bị công nghiệp và dân dụng
Các thiết bị máy móc công nghiệp, thang máy, máy lạnh, hệ thống thông gió, khung vỏ máy đều sử dụng các tấm kim loại được gấp chính xác. Máy gấp tôn CNC trên/dưới giúp đảm bảo độ chính xác trong từng nếp gấp, giúp thiết bị vận hành ổn định và bền bỉ.
4. Ngành xây dựng và cơ điện
Trong lĩnh vực xây dựng, máy gấp tôn CNC trên/dưới được dùng để gia công: tấm mặt dựng, ốp cột, nẹp góc, vỏ máng cáp, ống gió vuông.
Cấu tạo của máy chấn gấp tự động CNC trên/dưới
Máy chấn gấp tự động CNC có cấu tạo phức tạp hơn so với máy chấn tôn CNC thường, các bộ phận máy quan trọng như: hệ thống điều khiển, hệ thống dao trên-dưới, hệ thống kẹp phôi tự động, hệ thống thủy lực tiên tiến tạo lên khả năng tự động hóa và độ chính xác cao. Chuyên dụng với tôn mỏng hoặc rất mỏng.
Dao chấn trên – dưới: Được làm bằng thép có độ cứng cao, chịu lực tốt, tạo lực ép trực tiếp lên tấm kim loại.
Hệ thống điều khiển CNC (CNC Control System)
Là “bộ não” của máy, nơi người vận hành nhập thông số kỹ thuật: chiều dài gấp góc uốn, số bước chấn gấp, thứ tự chấn gấp…
Giao diện trực quan và thân thiện, màn hình cảm ứng điện trở lớn 21inch, sao lưu dữ liệu dễ dàng, theo dõi tình trạng và báo động theo thời gian thực.
Sử dụng hệ điều hành Win10, bộ xử lý intel core i5, bộ nhớ 8GB, ổ cứng 64G.
Hỗ trợ nhiều ngôn ngữ. Cho phép kết nối với phần mềm CAD/CAM để nhập bản vẽ trực tiếp.
Có hỗ trợ nhập mô phỏng 3D.
Hệ thống thủy lực (Hydraulic System)
Tạo lực chấn mạnh mẽ và chính xác
Hệ thống an toàn (Safety System)
Máy được trang bị cảm biến góc, cảm biến vị trí, hệ thống dừng khẩn cấp,… Đảm bảo an toàn cho người vận hành và chất lượng sản phẩm.

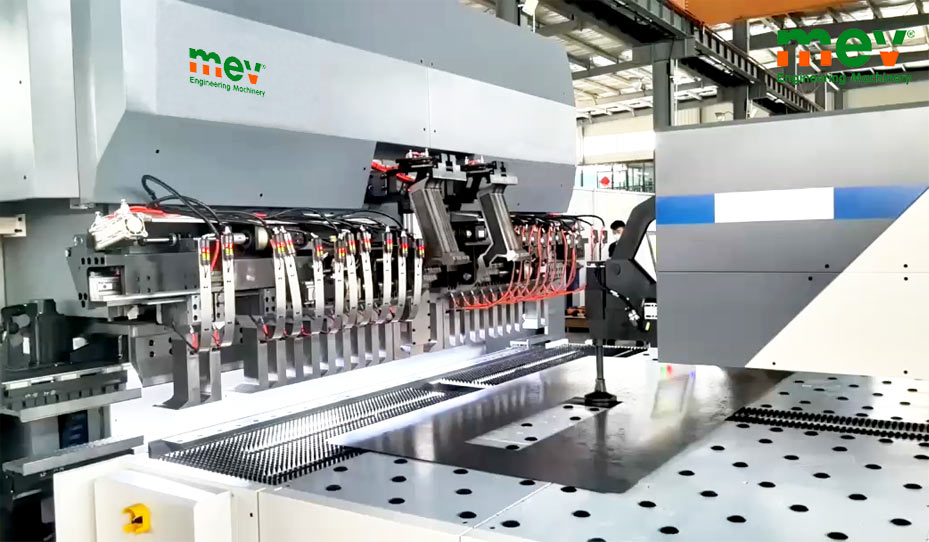

Thông số kỹ thuật máy chấn tự động CNC AT-QS1600
| STT | Tham số | Model |
| AT-QS1600 | ||
| 1 | Chiều rộng chấn | 1600 mm |
| 2 | Góc chấn | ± 0o – 180oC |
| 3 | Chiều cao tối đa | 100- 300 (mm) |
| 4 | Kích thước | 5430x5230x2890 |
Kết luận:
Máy chấn tự động CNC trên/dưới đang ngày càng trở thành thiết bị không thể thiếu trong các xưởng cơ khí, đặc biệt là những đơn vị sản xuất số lượng lớn, yêu cầu chất lượng cao. Với khả năng gia công đa dạng, tốc độ nhanh và chính xác, đây chính là giải pháp hiệu quả để doanh nghiệp nâng cao năng lực cạnh tranh trên thị trường.
Để nhận báo giá máy, Quý khách hàng hãy liên hệ với MEV qua Hotline: 0984475893 để được tư vấn và hỗ trợ tốt nhất.
