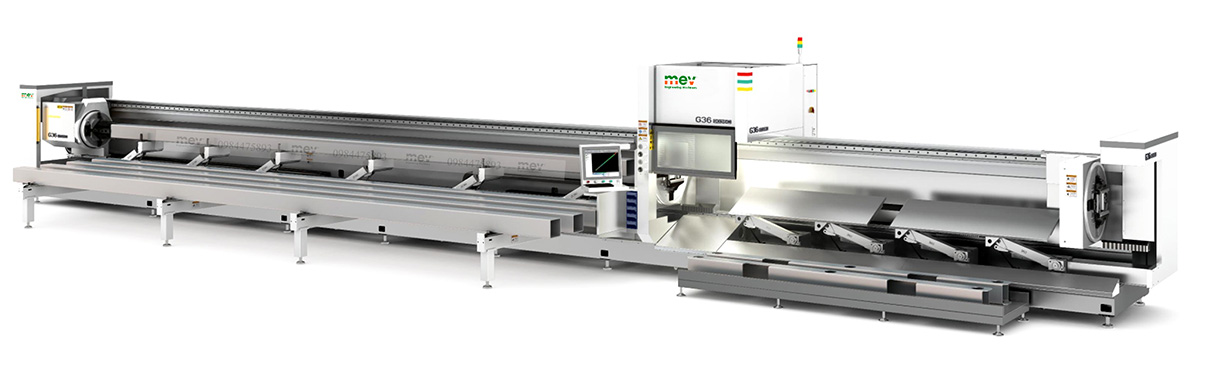

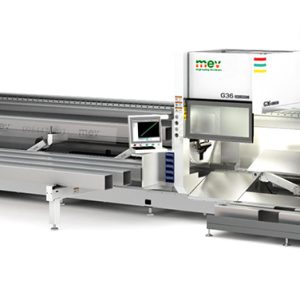

Máy cắt ống laser 3 chuck kẹp MEV-G36
Máy cắt ống laser 3 chuck được sử dụng để cắt các loại ống tròn, ống vuông, ống chữ nhật và các hình dạng đặc biệt như Elip, U, V, L… Để cấu thành một model máy chất lượng, MEV lựa chọn thiết bị có độ tin cậy cao đến từ các thương hiệu nổi tiếng trên thế giới như Nhật, Đức, Pháp, Ý và Đài Loan.
Ứng dụng máy cắt ống laser
Hiện nay, máy cắt ống laser được ứng dụng rất phổ biến trên thị trường Việt Nam. Các đơn vị gia công cơ khí, ngành công nghiệp, bao gồm ô tô, hàng không vũ trụ, xây dựng, nội thất và sản xuất linh kiện chính xác đều có nhu cầu đầu tư máy laser fiber cắt ống.
- Chế tạo và gia công cơ khí chính xác
+ Sản xuất linh kiện chính xác cho máy móc.
+ Chế tạo các bộ phận của các kết cấu thép lớn trong xây dựng.
- Trang trí nội ngoại thất
+ Các sản phẩm nội thất như bàn, ghế, giường, vách ngăn, lan can, với các hoa văn phức tạp.
+ Gia công các chi tiết trang trí, đèn trang trí, cổng cửa, mái vòm.
- Sản xuất và lắp ráp ô tô
+ Sản xuất các linh kiện và chi tiết cho ngành ô tô và hàng không.
- Thiết bị thể dục thể thao
+ Sản xuất các thiết bị như khung xe đạp, dụng cụ thể dục, máy tập.
- Điện tử
+ Chế tạo các bộ phận nhỏ, xử lý các chi tiết đòi hỏi sự tỉ mỉ và chính xác cao trong ngành điện.
- Sản xuất các thiết bị năng lượng
+ Sản xuất thiết bị năng lượng, chế tạo các bộ phận của các hệ thống năng lượng tái tạo như tuabin gió, hệ thống điện mặt trời.
Đặc điểm cấu tạo của máy cắt ống laser 3 chuck kẹp
MEV đưa đến dòng máy laser cắt ống 3 chuck với cấu hình cao, khả năng cắt ống dài hiệu quả. Đối với các ống dài từ 5m trở lên, việc sử dụng máy laser 3 chuck kẹp đem đến hiệu quả tối ưu.

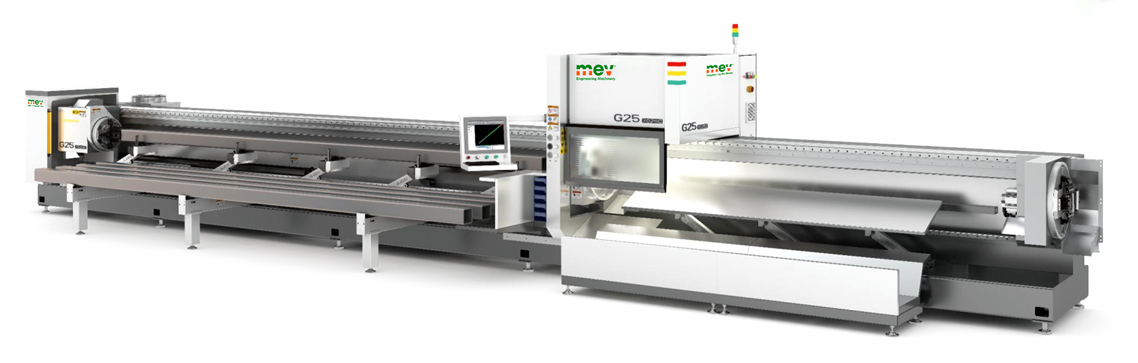

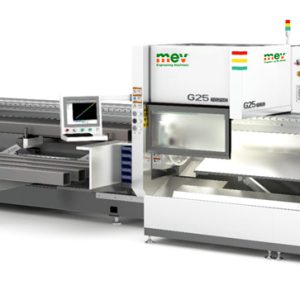

Cấu tạo máy cắt ống laser 3 chuck
- Chiều dài cấp phôi ống: 9000 mm.

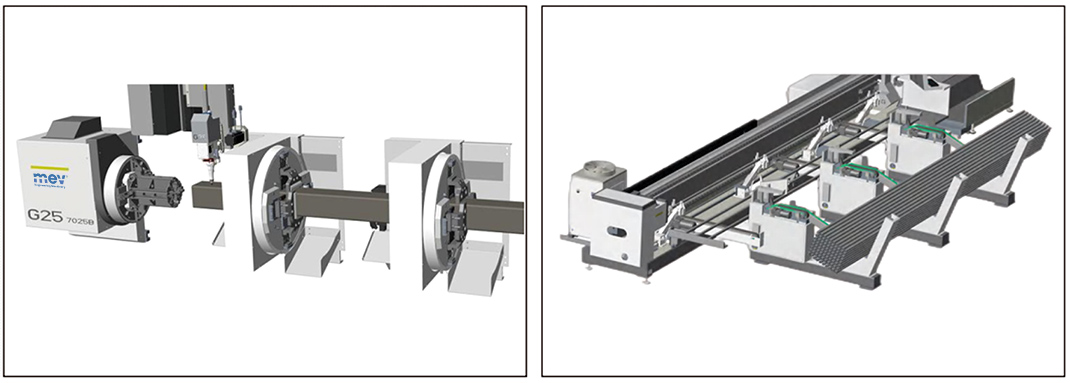

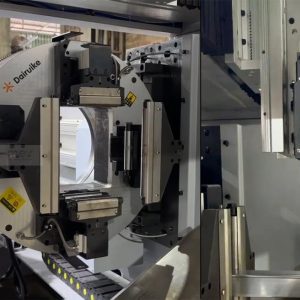

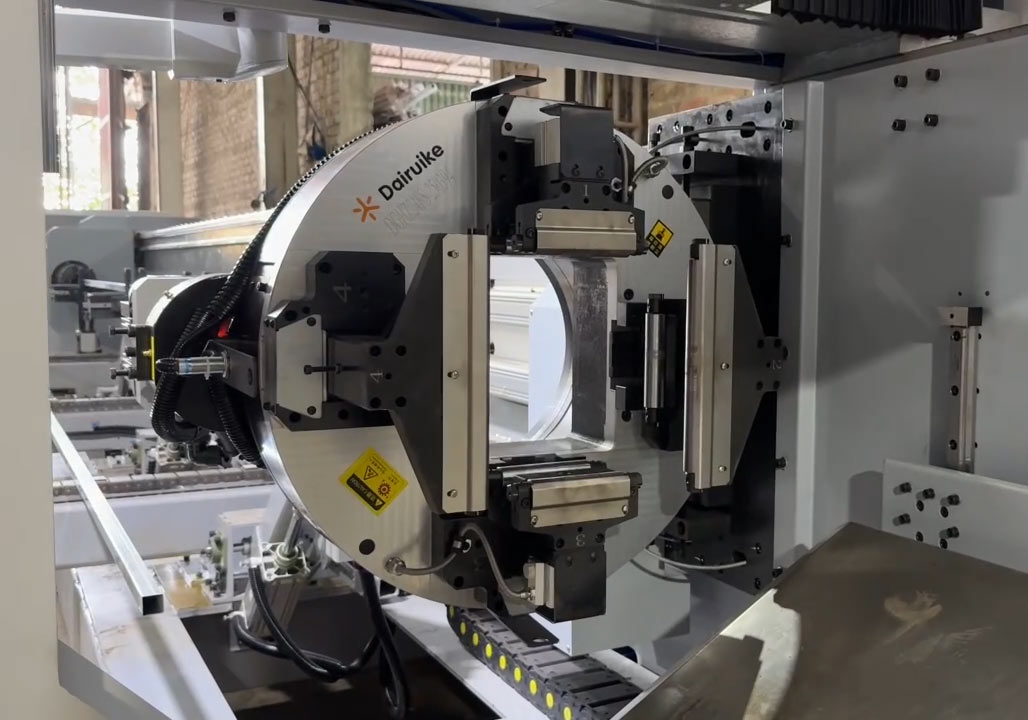

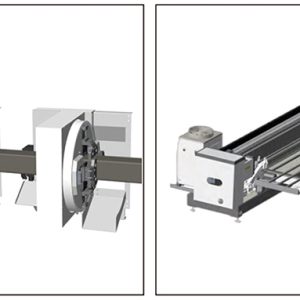

- Hệ thống 03 chuck kẹp ống di chuyển linh hoạt.
- Hệ thống cấp phôi bán tự động.
- Chuck chính có thể di chuyển về phía trước, để đầu cắt laser cắt ở phía sau chuck, giúp giảm lượng dư ống (< 50mm)

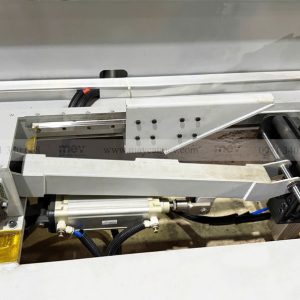

- Dưới bàn đỡ phía trước là các xilanh khí nén kết hợp với động cơ servo để nâng hạ ống.
- Thiết kế hệ thống nâng hạ ống (supporter đỡ ống) phía trước chuck chính 4 bộ và phía sau 6 bộ hỗ trợ nâng hạ các ống có độ dày hoặc trọng lượng lớn.
- Khả năng mang tải của chucks kẹp lên đến 600kg.
- Tùy chọn thêm hệ thống vát mép (trục xoay B)

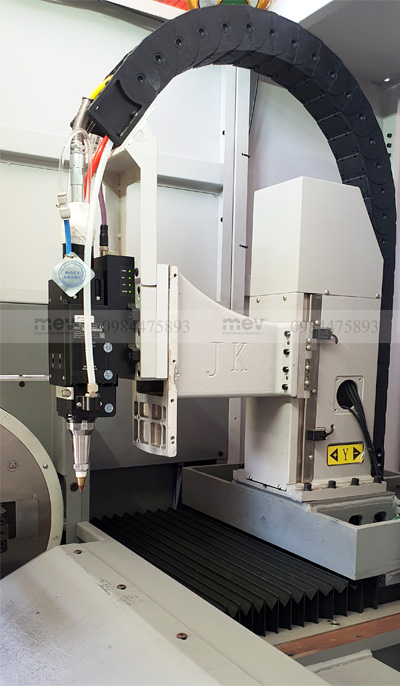

Đầu cắt laser Boci BLT 421S
Máy cắt ống laser G36 sử dụng đầu cắt thông minh Boci BLT421S của Bochu. Đây là thương hiệu đầu cắt laser hàng đầu thế giới, đem đến hiệu quả cắt vượt trội.
>> Xem thêm: Các tính năng vượt trội của đầu cắt Boci
Thông số kỹ thuật máy cắt ống laser 3 chuck G36
| STT | Nội dung | Thông số | |
| 1 | Model | MEV-G25/6Kw | MEV-G36/6Kw |
| 2 | Kích thước ống vuông | 󠄀 15 – 180×6000 mm | 󠄀 16 – 250×9000 mm |
| Kích thước ống tròn | (D15-D250)x6000 mm | (D16-D360)x9000 mm | |
| Kích thước ống chữ nhật | 200x120x6000mm | 300x200x9000mm | |
| 3 | Trục xoay W1 và W2 | 360 độ | 360 độ |
| 4 | Nguồn cắt laser Max | Max 6000W | Max 6000W |
| 5 | Tốc độ cắt | Phụ thuộc: công suất nguồn, độ dày và loại vật liệu, khí cắt | |
| 6 | Độ chính xác vị trí trục X1, X2 | X1 X2 ±0.03 mm, Y ±0.02 mm, Z ±0.01 mm, W1 W2 ±0.01 mm | |
| 7 | Tốc độ trục X1, X2 | 120 m/phút | 75 m/phút |
| 8 | Tốc độ xoay ống W1 và W2 | 120 v/p | 75 v/p |
| 9 | Tốc độ trục Y và trục Z | 120 m/phút | 75 m/phút |
| 10 | Cấp độ bảo vệ | IP54 | IP54 |
| 11 | Khí cắt | Oxy/Nitơ/ khí nén | Oxy/Nitơ/ khí nén |
| 12 | Gia tốc | 1.2 G | 0.7 G |
| 13 | Nguồn điện | 3 pha 380V 50Hz | 3 pha 380V 50Hz |
| 14 | Hệ thống kẹp ống | 03 chuck, kẹp tự động bằng khí nén | |
| 15 | Số lượng supporter đỡ ống phía sau chuck chính | 05 bộ – Follow-up (đã bao gồm) | 06 bộ – Follow-up (đã bao gồm) |
| 16 | Số lượng supporter đỡ ống phía trước chuck chính | 03 bộ – Follow-up (tùy chọn thêm) | 04 bộ – Follow-up (tùy chọn thêm) |
| 17 | Tải trọng của chucks | 220 kgs | 450-1000 kgs |
| 18 | Hệ thống cấp phôi bán tự động | 01 bộ (đã bao gồm) | 01 bộ (đã bao gồm) |
| 19 | Số lượng chuck chuyển động | 03 chuck di chuyển | 03 chuck di chuyển |
| 20 | Lượng dư phôi ống lớn nhất | 50 mm | 50 mm |
Tại sao lại lựa chọn MEV là nhà cung cấp máy cắt ống laser
Để xây dựng một thương hiệu cung cấp Máy cắt laser fiber uy tín tại thị trường Việt Nam, MEV luôn mong muốn đem đến Quý khách hàng một máy cắt CNC laser fiber chất lượng với giá thành cạnh tranh nhất.
Máy cắt ống MEV lựa chọn dòng máy có cấu hình cao, sản phẩm cắt ống chính xác cao, khả năng làm việc liên tục, đem đến dòng máy chất lượng. Đối với máy cắt laser, MEV cung cấp từ 2017, với đội ngũ kỹ sư tài năng và tận tâm, luôn hướng tới phát triển dòng sản phẩm máy chất lượng, giá thành cạnh tranh nhất.
Để nhận báo giá chi tiết máy cắt ống laser 3 chuck kẹp, Quý khách hàng hãy liên hệ với MEV qua Hotline: 0971340668 để được hỗ trợ tốt nhất.
>> Xem thêm: Dòng máy cắt ống 2 chuck CNC laser
>> Xem thêm: Thanh trượt được dùng cho máy cắt laser
Tham khảo video máy cắt ống laser MEV:
