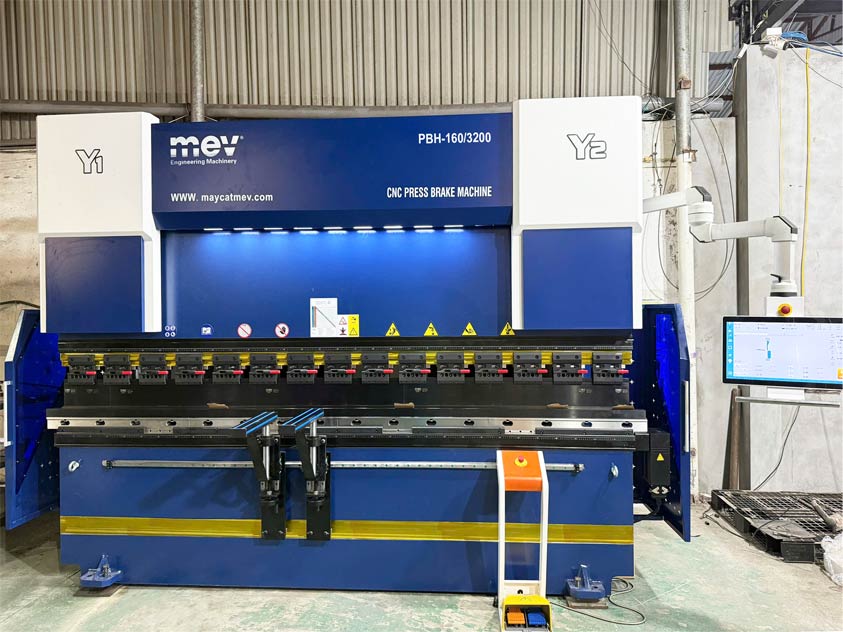

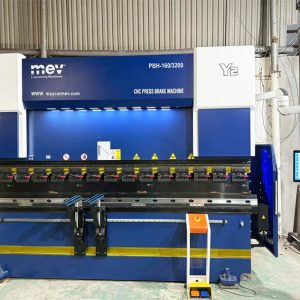

Máy chấn CNC 160 tấn 3m2 PBH-160/3200
Máy chấn tôn CNC 160 tấn là dụng cụ chấn ép tôn mỏng, đây là cấu hình máy tiêu chuẩn được các nhà máy sản xuất phổ biến. Máy chấn tôn CNC 160 tấn được trang bị hệ điều khiển CNC giúp tự động hóa quá trình thiết lập góc uốn, hành trình chày – cối và vị trí backgauge, đảm bảo độ chính xác cao khi sản xuất hàng loạt.
Thông số của máy chấn CNC 160T
| STT | Mô tả Nội dung | Thông số |
| 1 | Model | PBH-160/3200 |
| 2 | Điện áp vào | 3P/380V/50Hz |
| 3 | Công suất máy | 15 Kw |
| 4 | Lực chấn | 1600 KN |
| 5 | Chiều dài băng máy chấn | 3200 mm |
| 6 | Khoảng cách giữa 2 xylanh | 2700 mm |
| 7 | Độ sâu thoát phôi (họng máy) | 410 mm |
| 8 | Hành trình Ram | 160 mm |
| 9 | Độ cao tối đa không bao gồm kẹp | 460 mm |
| 10 | Bơm chính servo | 11 Kw |
| 11 | Bơm dầu thủy lực | 31 Mpa |
| 12 | Số trục làm việc 4+1 axis | Y1, Y2, X, R+ V |
| 13 | Trục bù võng V | cơ khí (tự động) |
| 14 | Độ chính xác | X ±0.05, Y ±0.05, Z ±0.05 |
| 15 | Thể tích bình chứa dầu | 200 lít |
Ứng dụng của máy chấn CNC 160 tấn
Máy chấn CNC 160 tấn phù hợp với đa dạng ngành nghề, chủ yếu liên quan đến việc gia công kim loại tấm ví dụ điển hình như:
- Xưởng inox làm thùng tủ, đồ gia dụng, nội thất
- Xưởng tủ điện, máng cáp, vỏ tủ máy
- Xưởng cơ khí kết cấu nhẹ
- Xưởng sản xuất theo đơn hàng, đa dạng kích thước
- Nhà máy sản xuất hàng loạt yêu cầu độ chính xác cao
Khi đầu tư máy chấn CNC 160 tấn, yếu tố quan trọng nhất không phải là thương hiệu, bộ điều khiển hay số trục, mà chính là máy có chấn được độ dày kim loại tấm mà xưởng bạn cần hay không.
>> Xem thêm: Lựa chọn dầu thủy lực 46 hay 68 cho máy chấn hoạt động tốt?
Cấu tạo máy chấn CNC 160T
Tương tự như các máy chấn CNC 120 tấn, máy chấn CNC 250 tấn,… máy chấn CNC 160 tấn cũng được cấu thành từ 4 phần chính: phần cơ khí, hệ thống điện, hệ thống thủy lực và bộ điều khiển CNC.
Tại MEV, toàn bộ hệ cơ khí của má chấn đều được ủ nhiệt theo tiêu chuẩn nhà máy, giúp khung máy ổn định, giảm rung và giữ độ êm trong suốt thời gian dài vận hành.
Hệ thống điện, thủy lực và bộ điều khiển CNC của máy chấn CNC 160 tấn đều sử dụng các thương hiệu hàng đầu, đảm bảo máy hoạt động chính xác, tối ưu và bền bỉ trong môi trường sản xuất liên tục.
Bảng linh kiện máy chấn CNC 160 tấn 3200mm
| STT | Mô tả thiết bị | Nhãn hiệu |
| 1 | Hệ thống khung máy | ủ nhiệt |

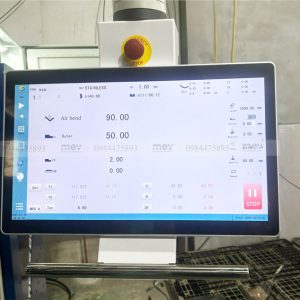

| 2 | Bộ điều khiển CNC | SCS900 Techmation |
| 3 | Hệ thống điện | Pháp |
| 4 | Mô tơ chính servo + driver | Đài Loan |
| 5 | Mô tơ cữ chấn X, R | Đài Loan |
| 6 | Bàn đạp chân | Hàn Quốc |
| 7 | Ray dẫn hướng kép | Đài Loan |
| 8 | Vít me bi | Đài Loan |
| 9 | Hệ thống van thủy lực Rexroth | Đức |
| 10 | Hệ thống trạm phân phối thủy lực | Đức |
| 11 | Van tỷ lệ Y1 Y2 | Đức |
| 12 | Bơm dầu thủy lực servo | Mỹ |
| 13 | Gioăng phớt thủy lực | Nhật Bản |
| 14 | Xylanh thủy lực | |
| 15 | Bộ dao chấn thẳng – kẹp nhanh | |
| 16 | Bộ cối chấn đa 1V/2V | |
| 17 | Thước quang | Ý |
| 18 | Hệ thống bù võng cơ khí | |
| 19 | Hệ thống ray dẫn hướng phía trước cho tay đỡ phôi | Đài Loan |
| 20 | Hệ thống điều khiển các trục Z1, Z2, Z3, Z4 bằng tay với ray dẫn hướng kép | Đài Loan |
| 21 | Hệ thống đèn chiếu sáng phía trước | TQ |
| 22 | Hệ thống cover bảo vệ xung quanh | TQ |
Không chỉ riêng máy chấn CNC 160 tấn mà toàn bộ máy móc của MEV đều được cam kết toàn bộ quá trình sản xuất – hoàn thiện – kiểm tra chất lượng máy đều tuân thủ tiêu chuẩn đầu ra nghiêm ngặt của nhà máy, đảm bảo thiết bị bàn giao đến xưởng luôn đạt hiệu suất tối ưu và độ bền vượt trội.
Ưu điểm nổi bật của máy chấn CNC 160 tấn MEV

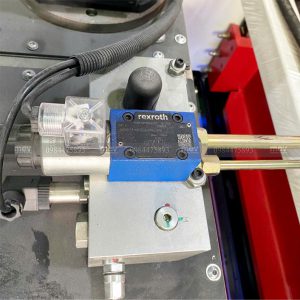

Máy chấn CNC 160 tấn do MEV cung cấp sử dụng linh kiện và thiết bị từ các thương hiệu hàng đầu thế giới, từ hệ thủy lực Rexroth (Đức), hệ thống điện Schneider (Pháp) đến thước quang Fagor/Givi (Ý). Khi kết hợp cùng bộ điều khiển CNC thông minh, máy cho phép tối ưu hóa toàn bộ quy trình chấn, tăng tốc độ sản xuất và giữ độ ổn định cho từng chi tiết, kể cả khi vận hành liên tục ở cường độ cao.
Không chỉ mạnh về máy, MEV còn là đơn vị duy nhất tại Việt Nam đào tạo khách hàng sử dụng máy ở cấp độ chuyên sâu – đào tạo không giới hạn thời gian, không giới hạn số người, hỗ trợ cả kỹ năng vận hành, cách chọn dao/cối phù hợp, xử lý lỗi thực tế và tối ưu hiệu suất máy trong từng ca làm việc.
Nhờ việc kết hợp giữa thiết bị chất lượng và dịch vụ đồng hành trọn đời, xưởng cơ khí hoàn toàn yên tâm khi đầu tư máy chấn CNC 160T tại MEV.
>> Xem thêm: Cách lựa chọn dao cối chấn phù hợp
Video máy chấn cnc 160 tấn MEV:
