Máy chấn CNC 170 tấn | Máy chấn tôn thủy lực CNC PBH170/3200

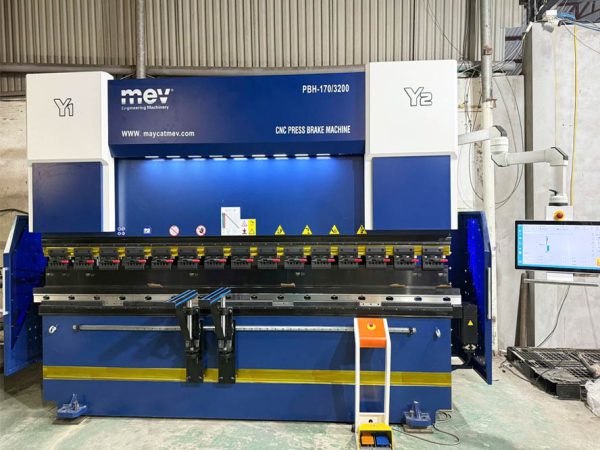

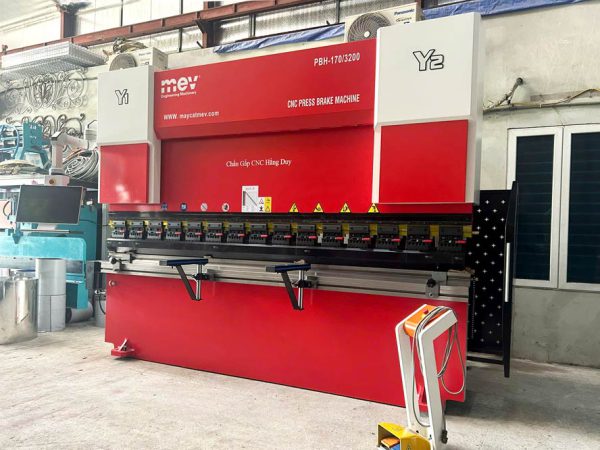

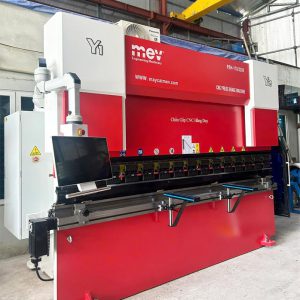

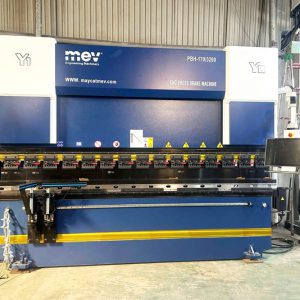

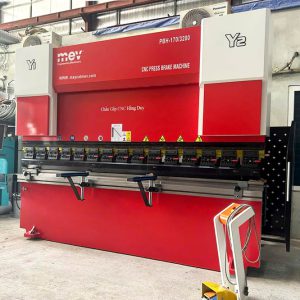

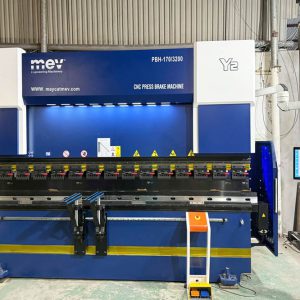

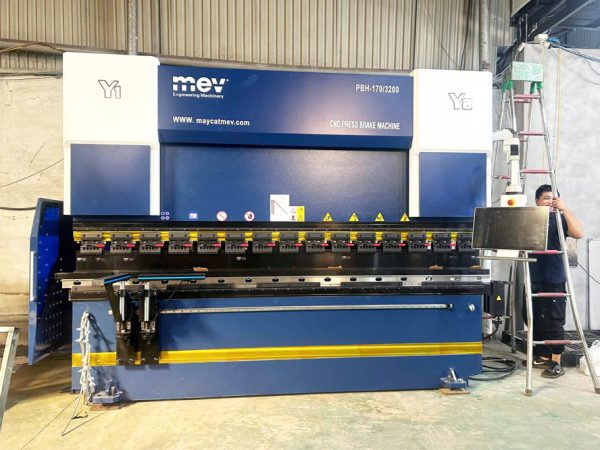

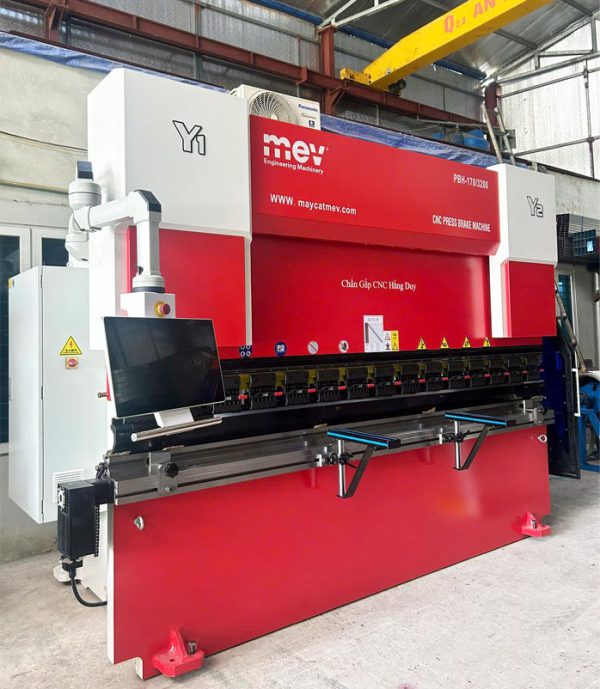

Máy chấn CNC 170 tấn MEV PBH 170/3200

Máy chấn CNC 170 tấn – thiết bị gia công kim loại tấm hiện đại, chấn chính xác, ổn định, phù hợp xưởng cơ khí vừa và lớn.

Máy chấn CNC 170 tấn

Máy chấn CNC 170 tấn là thiết bị chuyên dụng trong gia công kim loại tấm, hoạt động dựa trên lực chấn thủy lực kết hợp với hệ thống điều khiển CNC. Với lực chấn đạt 170 tấn, máy có khả năng xử lý đa dạng vật liệu như thép tấm, inox, nhôm hay hợp kim với độ chính xác cao. Thiết bị được ứng dụng phổ biến trong các nhà xưởng cơ khí như sản xuất thang máy, tủ điện, thiết bị y tế, kết cấu thép…, đáp ứng nhu cầu sản xuất từ chi tiết đơn giản đến phức tạp, đồng thời đảm bảo tính ổn định và độ bền trong quá trình vận hành.

Cấu tạo máy chấn tôn 170 tấn

Máy chấn CNC 170 tấn có cấu tạo gồm 4 phần chính:

1. Bộ phận cơ khí

• Khung máy

Khung máy chấn CNC 170 tấn của MEV được thiết kế với khả năng chống rung tốt nhất, kết cấu thép hàn tấm, ủ ram nhiệt 600 độ C làm ổn định cơ tính của mối hàn. Thích hợp với lực ép lớn, cho sản phẩm có độ chính xác cao. Giúp máy duy trì độ ổn định cao, không bị biến dạng hay giảm hiệu suất sau thời gian dài hoạt động.

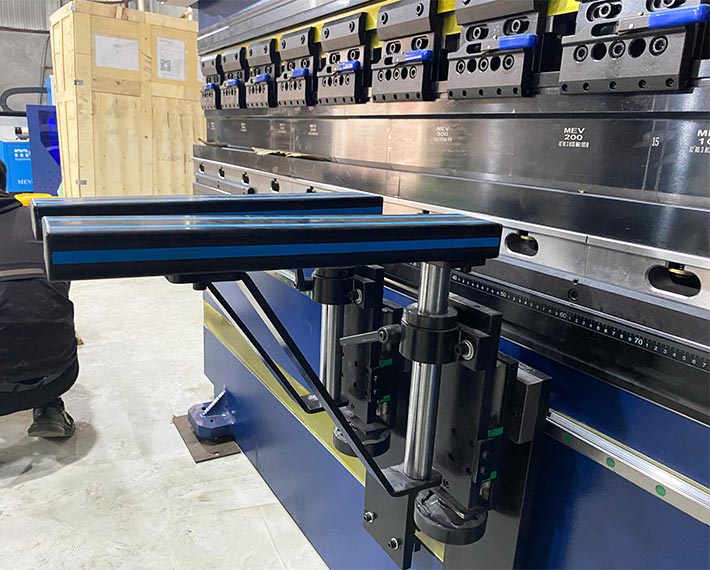

• Bộ đôi tay đỡ phôi phía trước

Tay đỡ phôi có khả năng thay đổi được vị trí và độ cao theo yêu cầu, giúp phôi không bị cong vênh trong quá trình chấn.

Máy chấn CNC 170 tấn của MEV trang bị bộ tay đỡ hiện đại nhất với mặt bích và cơ cấu nâng hạ cao cấp.

• Công tắc đạp, có chức năng điều khiển hoạt động lên xuống của quá trình chấn và dừng khẩn cấp trong các trường hợp đặc biệt.
• Đèn báo dừng, bao gồm đèn tiêu chuẩn và đèn báo chớp nhanh cảnh báo sự cố.
• Cover bao che quanh máy giúp người điều khiển máy kiểm soát tốt khu vực làm việc, đảm bảo an toàn trong quá trình chấn.

2. Hệ thống điện

Máy chấn CNC 170 tấn sử dụng nguồn điện 3 pha 380V 50Hz. Hệ thống điện 3 pha này có chức năng cung cấp điện cho hoạt động chấn và các hoạt động bơm dầu thủy lực, bơm dầu làm mát và bôi trơn các thiết bị trong máy.

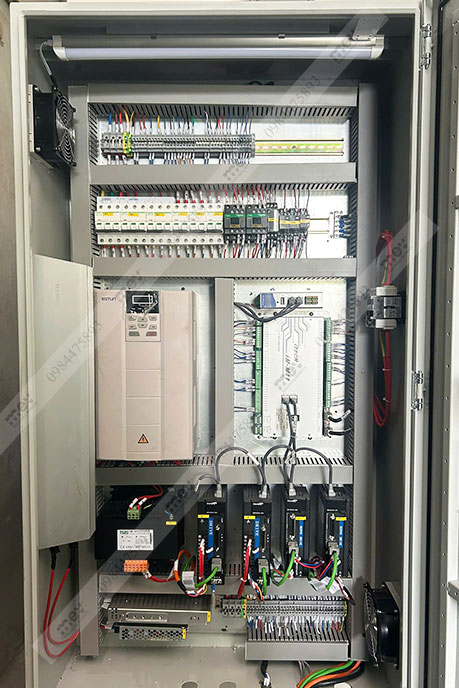

Tụ điện điều khiển của máy chấn CNC 170 tấn được thiết kế thuận tiện cho quá trình sử dụng, đảm bảo chống bụi và độ ẩm đảm bảo an toàn cho linh kiện điện tử.

Trang bị hệ thống biến tần điều chỉnh tốc độ bơm và động cơ giúp giảm điện năng tiêu thụ trong quá trình vận hành.

3. Hệ thống thủy lực

Bao gồm các bộ phận chính như 2 xi lanh thủy lực, bơm thủy lực, thùng chứa dầu, cụm van điều khiển. Khác với NC, dòng máy CNC mang đến độ chính xác gần như tuyệt đối với khả năng điều khiển đồng thời 2 xi lanh thủy lực mang đến các đường chấn hoàn hảo.

Máy chấn CNC 170 tấn của MEV được thiết kế cải tiến giúp hoạt động chấn trở lên êm ái nhất. Máy được trang bị hệ thống bao kín hiệu quả, ngăn rò rỉ dầu thủy lực và ngăn tác động của không khí bên ngoài, từ đó duy trì độ tinh khiết và chất lượng dầu trong quá trình vận hành.

4. Bộ điều khiển CNC

Đây là bộ phận đầu não của máy. Yêu cầu phải có độ ổn định cao, dễ sử dụng, nâng cao độ chính xác của sản phẩm chấn.

Bộ điều khiển cho máy chấn CNC 170 tấn phải đảm bảo điều khiển được đa trục (Y1, Y2, X, R, Z1, Z2…). Các chức năng của bộ điều khiển ảnh hưởng trực tiếp đến khả năng phát huy các công dụng của máy, chọn một độ điều khiển phù hợp giúp tiết kiệm chi phí và tăng hiệu quả sản xuất.

Đối với máy chấn CNC 170 tấn MEV chọn bộ điều khiển Delem DA53T.

Bộ điều khiển Delem DA53TX

Bộ điều khiển Delem DA53TX là bộ điều khiển CNC hiện đại, chuyên dụng cho máy chấn CNC tầm trung và lớn. Đây cũng là lựa chọn được MEV tích hợp cho máy chấn CNC 170 tấn nhằm đảm bảo độ chính xác và hiệu quả sản xuất cao. Đây là phiên bản nâng cấp của DA53T, hỗ trợ điều khiển 6 trục (6+1).

Với xuất xứ từ Hà Lan, bộ điều khiển Delem DA53TX nổi bật với độ bền và khả năng thao tác nhanh, đơn giản cùng chi phí vô cùng hợp lý.

Màn hình 7 inch cảm ứng, có khả năng tính toán lực, hành trình, vị trí cữ, có hiện lỗi và cảnh báo cơ bản.

>> Xem thêm: Chi tiết về bộ điều khiển Delem DA53T

Trục chuyển động Z1, Z2

Máy chấn cnc 170 tấn gồm (6+1) trục chuyển động, nâng cao hiệu suất, an toàn trong sản xuất. Tay cữ Z1, Z2 trang bị motor servo:

 Bảng thông số kỹ thuật máy chấn CNC PBH 170/3200

Lựa chọn chiều dài chấn phù hợp

Xác định kích thước phôi cần chấn để chọn chiều dài máy phù hợp.

Sau khi chọn chiều dài khổ máy, bước tiếp theo là lựa chọn lực chấn.

Lực chấn cần được tính toán theo độ dày, loại vật liệu để sản phẩm đạt độ chính xác cao, đường chấn chuẩn và hạn chế hao mòn khuôn.

MEV cung cấp khổ 3.2m, 4.2m đối với máy chấn CNC 170 tấn. Phù hợp cho chấn phôi có độ dày 7-8 mm

Hệ thống thủy lực máy chấn CNC – Bosch Rexroth

Hệ thống thủy lực là bộ phận quan trọng nhất của máy chấn, hệ thống là tích hợp của van thủy lực và hệ thống bơm dầu.

Việc lựa chọn một hệ thống thủy lực quyết định trực tiếp đến khả năng làm việc của máy chấn. MEV sử dụng hệ thống thủy lực của Bosch Rexroth – thương hiệu nổi tiếng của Đức về chất lượng, đáp ứng yêu cầu về độ chính xác, bền bỉ, tối ưu hóa hiệu suất của hệ thống.

Nhờ thiết kế khép kín và chất lượng vượt trội, hệ thống thủy lực Rexroth ngăn chặn hoàn toàn sự rò rỉ dầu, đảm bảo lưu lượng dầu ổn định và giảm thiểu độ ồn một cách tối đa.

>> Xem thêm: Vì sao nên sử dụng van thủy lực Bosch Rexroth cho máy chấn cnc

Giá máy chấn cnc 170 tấn

Giá máy chấn CNC 170 tấn phụ thuộc vào nhiều yếu tố: chiều dài băng máy, bộ điều khiển, dao cối chấn đi kèm… bên cạnh đó đặc biệt là dịch vụ của người cung cấp.

Tại MEV, khách hàng không chỉ sở hữu máy chấn CNC 170T với mức giá hợp lý, mà còn nhận được dịch vụ kỹ thuật chuyên nghiệp từ đội ngũ chuyên gia máy chấn đã có nhiều năm kinh nghiệm trong ngành cơ khí. Quý khách hàng hãy liên hệ MEV qua hotline 0971340668 hoặc zalo 0984475893 để được hỗ trợ nhanh nhất và báo giá tốt nhất.

>> Xem thêm: Cách lựa chọn dao cối chấn phù hợp

>> Xem thêm: Video giới thiệu máy chấn tôn ccn 170 tấn
