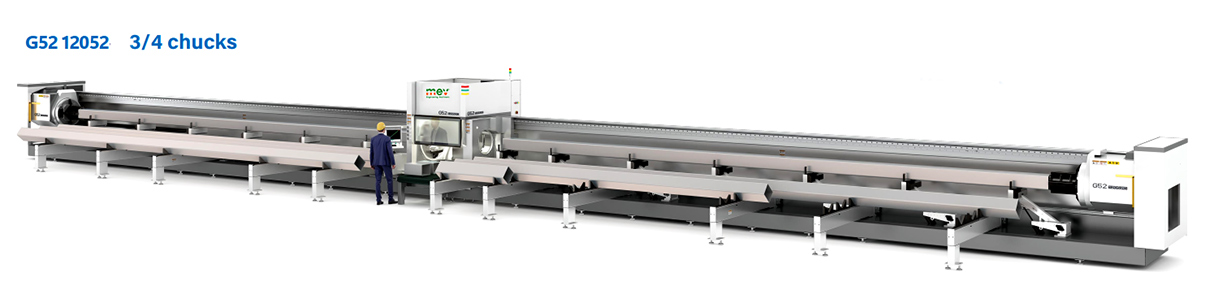

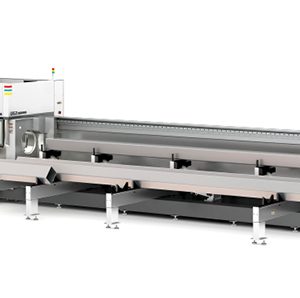

Máy laser cắt ống 4 chuck kẹp MEV-G52
Ứng dụng của máy laser cắt ống 4 chuck MEV G52
Máy trang bị bốn mâm cặp tự động để kẹp và xoay ống, giúp tăng hiệu quả và năng suất. Có thể cắt đa dạng loại ống, như ống tròn, ống vuông, chữ nhật, L, U, H, với độ chính xác cao và giảm thiểu phần dư ống.
Máy laser cắt ống 4 chuck cho khả năng cắt ống kim loại có trọng lượng lên đến 2 tấn và chiều dài lên đến 12m. Giúp giữ cố định ống chắc chắn, giảm rung trong quá trình cắt, đảm bảo đường cắt chính xác và đẹp.
Phù hợp với các đơn vị đóng tàu, kết cấu thép, gia công cơ khí hạng nặng, công nghiệp nặng.
Cấu tạo máy cắt ống 4 chuck kẹp G52
Máy cắt ống laser CNC 4 chuck kẹp G52 được thiết kế theo tiêu chuẩn cao, lựa chọn linh kiện cấu thành máy từ các thương hiệu nổi tiếng thế giới, cho máy hoạt động ổn định, hiệu quả, đem đến hiệu suất cắt cực tốt.
Đặc điểm của máy laser cắt ống G52
- Chiều dài cấp phôi ống: 12000 mm.
- Hệ thống 04 chuck kẹp ống di chuyển linh hoạt, kẹp ống nhanh, chính xác.
- Hệ thống cấp phôi bán tự động.
- Tùy chọn thêm hệ thống vát mép (trục xoay B)
- Hệ thống điều khiển CNC thông minh và phần mềm 3D giúp máy làm việc ở tốc độ cao, hiệu quả và tối ưu hóa lượng vật liệu cắt, sai số thấp, đảm bảo sản phẩm cắt đạt tiêu chuẩn sản xuất.

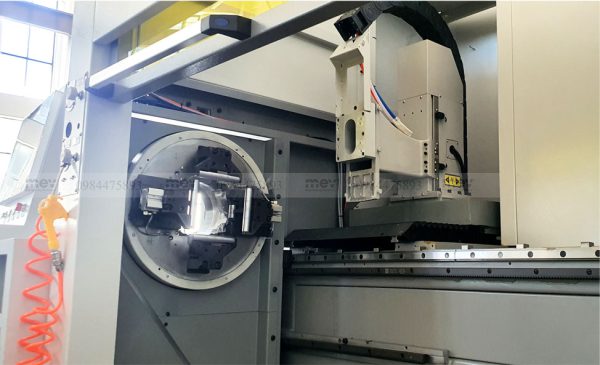

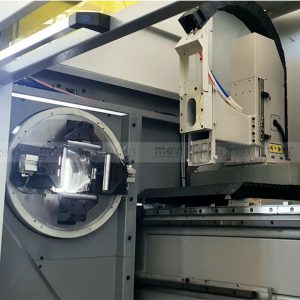

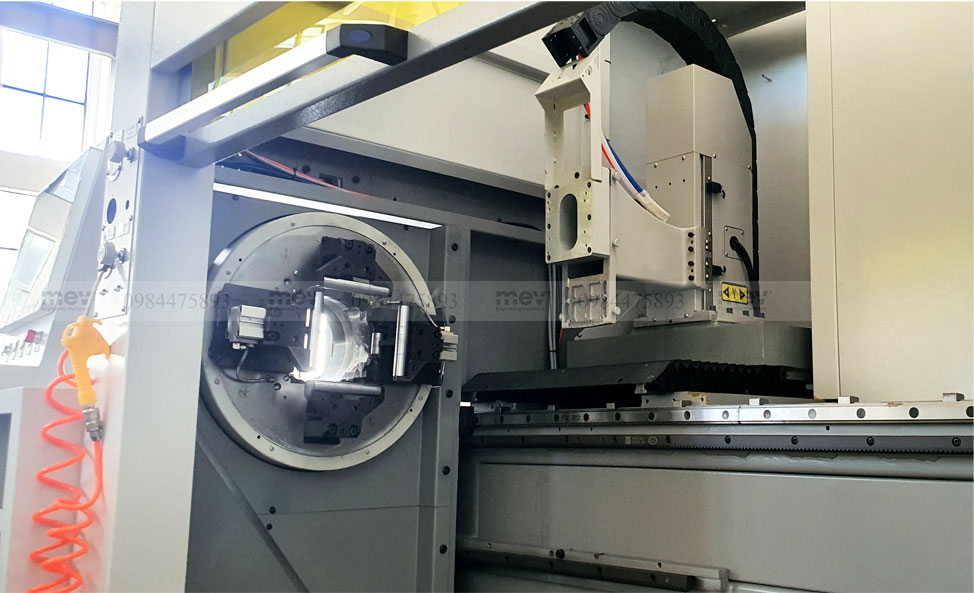

Mâm cặp phôi
- Máy trang bị hệ thống 04 mâm cặp (chuck kẹp ống) lớn. Chuck chính có thể di chuyển về phía trước, để đầu cắt laser cắt ở phía sau mâm cặp, giúp giảm lượng dư ống (< 60mm)

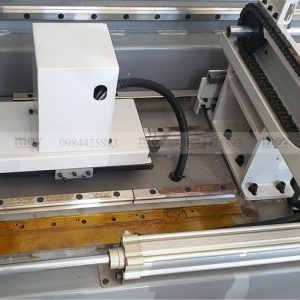

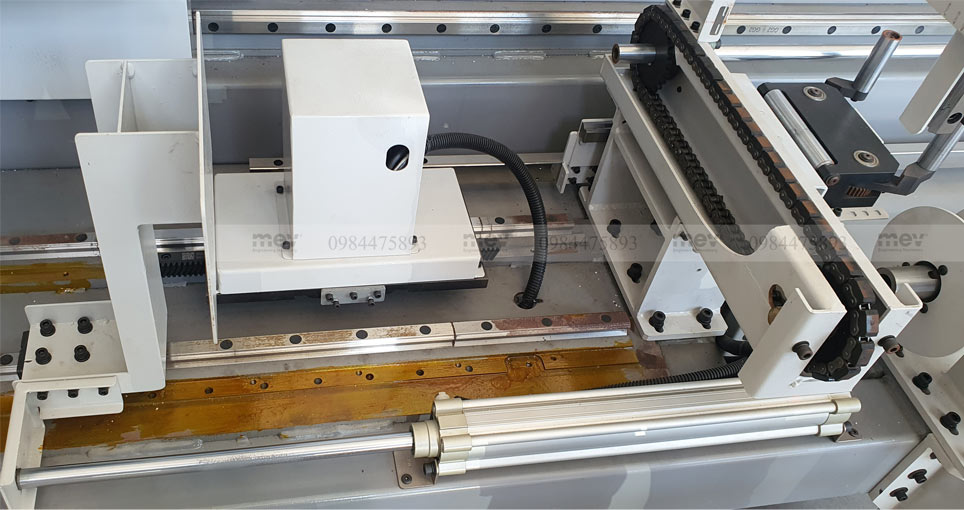

- Thiết kế hệ thống nâng hạ ống (supporter đỡ ống) phía trước chuck chính 07 bộ và phía sau 06 bộ hỗ trợ nâng hạ các ống có độ dày hoặc trọng lượng lớn.
- Khả năng mang tải của chucks kẹp lên đến 2000kg.
- Dưới bàn đỡ phía trước là các xilanh khí nén kết hợp với động cơ servo để nâng hạ ống.
Nguồn cắt laser fiber
Nguồn cắt laser dùng cho máy cắt ống CNC bao gồm IPG, Max, Raycus. Trong đó được sử dụng phổ biến nhất là Max và Raycus do chi phí đầu tư kinh tế, hiệu quả cắt tối ưu.

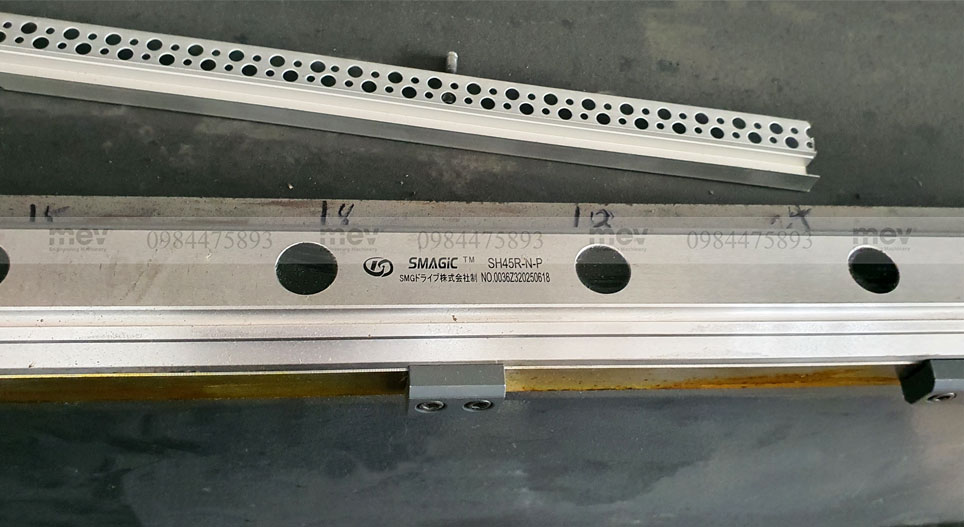

Thanh trượt, con trượt
Chiller làm mát nước Tongfei 12000
Để máy hoạt động hiệu quả, tất cả các máy laser cắt ống đều phải trang bị theo máy chiller làm mát công suất tương ứng.
Chiller có tác dụng làm mát nước hay nói cách khác chiller làm mát cho nguồn laser và mỏ cắt. Cung cấp điều chỉnh nhiệt cần thiết để ngăn ngừa sự cố hư hỏng sản phẩm cắt, bằng cách loại bỏ năng lượng nhiệt dư thừa được tạo ra trong quá trình hoạt động của tia laser.
MEV lựa chọn thương hiệu Tongfei cho quá trình cắt laser hiệu quả nhất.
>> Xem thêm: Vì sao nên lựa chọn Tongfei cho máy cắt laser?
Thông số kỹ thuật máy laser cắt ống G52
| STT | Nội dung | MEV-G52/12Kw |
| 1 | Kích thước ống vuông | 󠄀 50 – 370×12000 mm |
| Kích thước ống tròn | (D50-D520)x12000 mm | |
| Kích thước ống chữ nhật | 400x300x12000mm | |
| 2 | Trục xoay W1 và W2 | 360 độ |
| 3 | Nguồn cắt laser Max/ Raycus | 12000W |
| 4 | Tốc độ cắt | Phụ thuộc: công suất nguồn, độ dày và loại vật liệu, khí cắt |
| 5 | Độ chính xác vị trí trục X1, X2 | X1 X2 ±0.03 mm, Y ±0.02 mm, Z ±0.01 mm, W1 W2 ±0.01 mm |
| 6 | Tốc độ trục X1, X2 | 60 m/phút |
| 7 | Tốc độ xoay trục B | 48 vòng/phút |
| 8 | Tốc độ trục Y và trục Z | 60 m/phút |
| 9 | Cấp độ bảo vệ | IP54 |
| 10 | Khí cắt | Oxy/Nitơ/ khí nén |
| 11 | Gia tốc | Trục X, Y – 0.5G, trục B -0.3G |
| 12 | Nguồn điện | 3 pha 380V 50Hz |
| 13 | Hệ thống kẹp ống | 04 chuck, kẹp tự động bằng khí nén |
| 14 | Số lượng supporter đỡ ống phía sau chuck chính | 06 bộ – Follow-up (đã bao gồm) |
| 15 | Số lượng supporter đỡ ống phía trước chuck chính | 07 bộ – Follow-up (đã bao gồm) |
| 16 | Tải trọng của chucks | 2000 kg |
| 17 | Hệ thống cấp phôi bán tự động | 01 bộ (đã bao gồm) |
| 18 | Số lượng chuck chuyển động | 04 chuck di chuyển |
| 19 | Lượng dư phôi ống lớn nhất | 60 mm |
| 20 | Cắt vát | 45o (tùy chọn thêm) |
