Trong sản xuất cơ khí chính xác, khi biên dạng thiết kế của các sản phẩm ống ngày càng phức tạp với nhiều góc uốn và bán kính uốn khác nhau trên cùng một chi tiết, các dòng máy uốn ống thông thường sẽ gặp giới hạn. Để giải quyết bài toán này mà không làm gián đoạn mạch sản xuất, máy uốn ống CNC 4 trục được đưa vào giúp tự động hóa các chu trình uốn đa bán kính với độ chính xác cao.

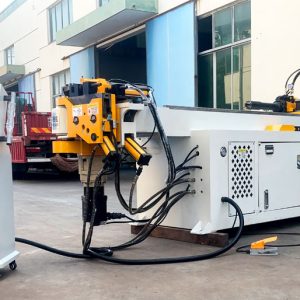

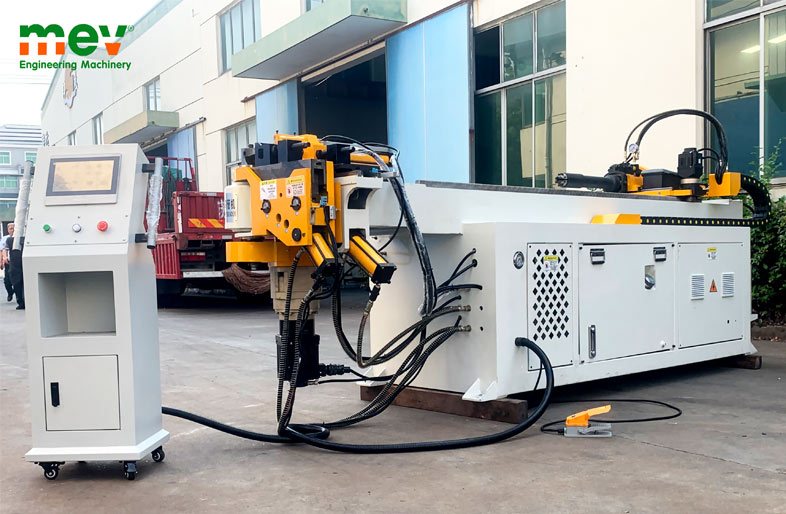

Máy uốn ống CNC 4 trục hoạt động như thế nào?
Máy uốn ống CNC 4 trục kiểm soát đồng bộ chuyển động của 4 trục tọa độ độc lập bằng hệ thống điều khiển CNC:
+ Trục Y: cấp phôi sử dụng motor Servo đẩy cụm mâm cặp tịnh tiến dọc theo băng bệ máy để định vị chiều dài đoạn thẳng giữa các góc uốn.
+ Trục B: xoay phôi điều khiển mâm cặp xoay tròn ống quanh tâm để định hướng góc uốn trong không gian 3 chiều, giúp chuyển mặt phẳng uốn liên tục.

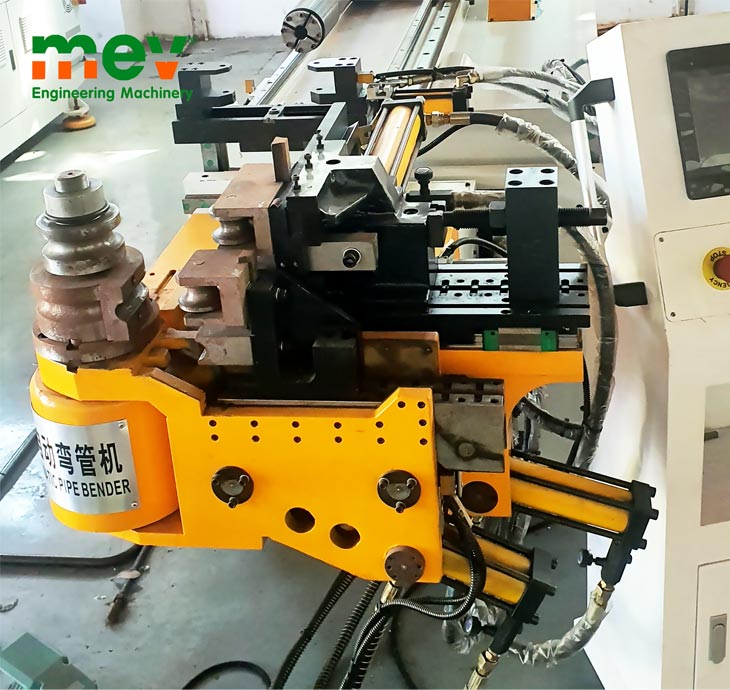

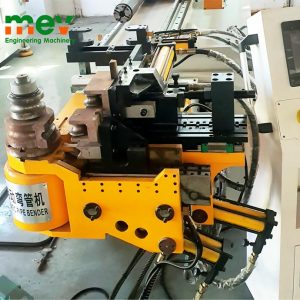

+ Trục C: uốn góc, điều khiển cánh tay uốn quay quanh tâm khuôn để bẻ cong ống theo góc độ lập trình.
+ Trục Z: nâng hạ tầng khuôn theo phương thẳng đứng. Trục này được dẫn động bằng motor Servo hành trình cao.
Ví dụ: Khi gia công một đoạn ống có hai bán kính uốn khác nhau bao gồm R1 và R2 máy sẽ gá sẵn hai bộ khuôn tương ứng lên hai tầng trên và dưới của trục tâm. Sau khi uốn xong góc có bán kính R1 ở tầng khuôn dưới, máy tự động nhả má kẹp. Ngay lập tức, trục nâng hạ Z kích hoạt để nâng đầu uốn lên, đưa tầng khuôn dưới có bán kính R2 vào đúng vị trí tim ống để thực hiện góc uốn tiếp theo. Toàn bộ quá trình chuyển tầng khuôn diễn ra tự động mà không cần con người can thiệp tháo lắp cơ khí.

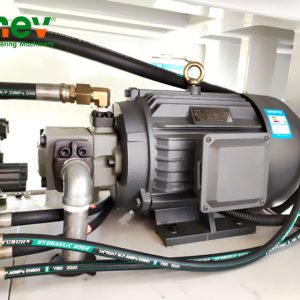

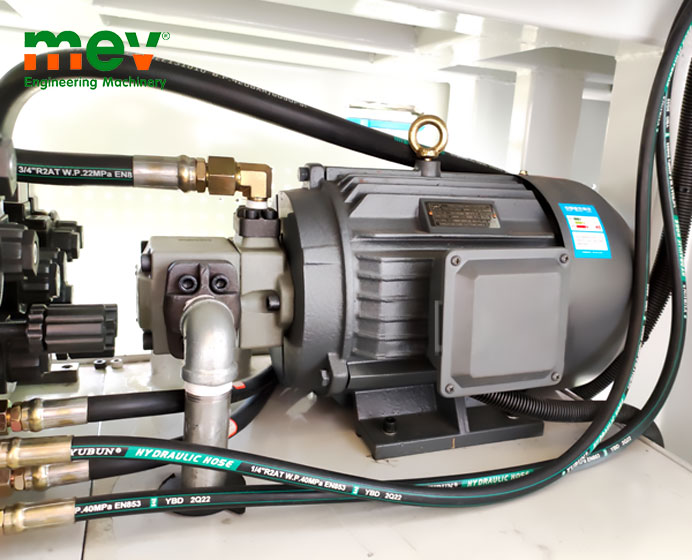

Động cơ chính
Động cơ chính có thể tùy chọn giữa Siemens – Đức hoặc Yaskawa – Nhật, là những thương hiệu động cơ có tiếng trên thế giới, mang lại hoạt động ổn định và mạnh mẽ cho thiết bị, hiệu suất cao, tiết kiệm chi phí và khả năng hoạt động dưới tải trọng lớn.

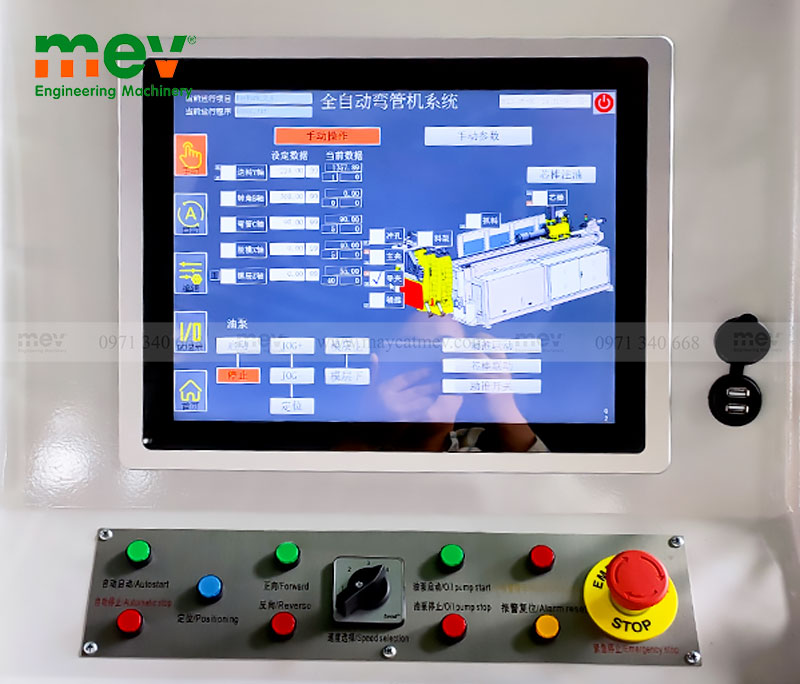

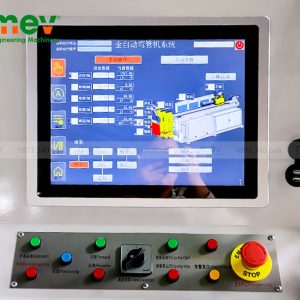

Bộ điều khiển CNC
Hệ thống điều khiển được trang bị phần mềm hiện đại, cho phép điều chỉnh chính xác các thông số uốn (góc uốn, tốc độ xử lý,..) đảm bảo độ chính xác và tính lặp lại cao của quá trình. Bộ điều khiển có thể lưu trữ nhiều chương trình uốn, phù hợp cho sản xuất hàng loạt các sản phẩm khác nhau.
Thông số kỹ thuật
| STT | Nội dung | Đơn vị | Thông số | |||
| 1 | Model | GY-38CNC 4A-2S |
GY-50CNC 4A-2S |
GY-63CNC 4A-2S |
GY-100CNC 4A-2S |
|
| 2 | Điện áp vào | 3P/380V/50Hz | 3P/380V/50Hz | 3P/380V/50Hz | 3P/380V/50Hz | |
| 3 | Độ dày ống | mm | 2 | 2 | 4 | 6 |
| 4 | Đường kính ống | mm | 38 | 50 | 63 | 100 |
| 5 | Bán kính uốn max | Unlimited | R180 | R250 | R300 | R450 |
| 6 | Bán kính uốn min | mm | 2.0D (38) | 1.0D (50) | 2.0D (63) | 2.0D(100) |
| 7 | Góc uốn max | Độ | 190 | 190 | 190 | 190 |
| 8 | Hành trình cấp phôi | mm | 2200 | 2200 | 3000 | 3600 |
| 9 | Số trục làm việc | Trục | 4 | 4 | 4 | 4 |
| 10 | Số khuôn | 2 | 2 | 2 | 2 | |
Điểm khác biệt của máy 4 trục so với 3 trục
Việc tích hợp thêm trục chuyển động thứ tư mang lại cho máy uốn ống CNC 4 trục những bước nhảy vọt về mặt công nghệ gia công:
+ Máy uốn ống CNC 3 trục chỉ có cấu hình đầu uốn cố định một tầng khuôn đơn, đối với các chi tiết có nhiều bán kính uốn bắt buộc phải dừng máy để thợ kỹ thuật tháo lắp, căn chỉnh lại khuôn cơ khí.
+ Máy uốn ống CNC 4 trục thường được trang bị 2 tầng khuôn. Máy bổ sung trục Z nâng hạ bệ đầu uốn điều khiển bằng Servo. Đây là nền tảng cốt lõi cho phép ứng dụng công nghệ uốn nhiều tầng khuôn. Chu trình chuyển tầng khuôn tự động ngay khi máy đang chạy, giúp đẩy nhanh tốc độ chu kỳ sản xuất, giảm thời gian chờ. Ưu điểm đối với các chi tiết có nhiều bán kính uốn.
+ Máy uốn ống CNC 4 trục xử lý mượt mà các biên dạng ống xoắn, kết cấu bất đối xứng hoặc các chi tiết đòi hỏi góc bẻ ngặt (R nhỏ – dùng lõi chống móp) nối liền ngay sau đó là góc bo rộng (R lớn – dùng uốn đẩy) trên cùng một thân ống liên tục.
>> Xem thêm: Cấu tạo và ứng dụng của máy uốn ống CNC 3 trục
Ưu điểm và ứng dụng của máy uốn ống 4 trục tự động
Ưu điểm
+ Độ chính xác cao
Máy sử dụng hệ thống điều khiển CNC đảm bảo góc uốn và vị trí uốn chính xác. Máy tự động đồng bộ cao độ khuôn với tâm ống, giúp biên dạng lòng ống sau uốn đồng đều, không bị biến dạng vách.
+ Giảm sai số
Các góc uốn với bán kính khác nhau được thực hiện liên tục trong một lần gá phôi, máy giảm bớt các sai số do con người phải tháo phôi ra và gá đặt lại nhiều lần.
+ Tự động hóa cao
Phần mềm tích hợp tính năng mô phỏng chu trình uốn 3D, tự động tính toán hành trình dịch chuyển của các trục và cảnh báo trước các điểm nguy cơ va đập ống vào thân máy trước khi vận hành thực tế.
Ứng dụng
Ứng dụng trong ngành công nghiệp: ô tô, xe máy, thiết bị công nghiệp, xây dựng
+ Ngành phụ tùng ô tô, xe máy: hệ thống ống xả (pô xe) phân khúc cao cấp, khung sườn xe, ghi-đông, đường ống dẫn dầu chịu áp lực cao có biên dạng ôm sát kết cấu động cơ.
+ Ngành thiết bị công nghiệp & thủy lực: Các hệ thống đường ống tuần hoàn dòng chảy, ống dẫn khí trong máy nén, máy phát điện, đòi hỏi bo góc mượt để tối ưu áp suất dòng lưu chất.
+ Ngành xây dựng & kiến trúc cao cấp: Kết cấu mái vòm không gian nghệ thuật, lan can, tay vịn có biên dạng thay đổi bán kính liên tục để tạo điểm nhấn mỹ thuật.
Các lưu ý khi đầu tư máy uốn ống CNC
Để thiết bị phát huy tối đa hiệu quả kinh tế và tránh lãng phí ngân sách, doanh nghiệp cần lưu ý các yếu tố sau:
+ Xác định sản phẩm chủ lực và mục tiêu sản xuất của doanh nghiệp.
Đây là bước định hình quan trọng nhất. Doanh nghiệp cần làm rõ các thông số của sản phẩm cần gia công bao gồm: đường kính ngoài lớn nhất, độ dày vách ống, bán kính uốn. Nếu sản phẩm chỉ uốn một bán kính cố định, dòng máy uốn ống CNC 3 trục là vừa đủ. Chỉ khi sản phẩm có cấu trúc đa bán kính trên cùng một thân ống hoặc xưởng phải thay đổi mã hàng liên tục trong ngày, cần cân nhắc đến các dòng máy nhiều tầng khuôn.
+ Năng lực kỹ thuật và nguồn linh kiện thay thế của nhà cung cấp
Máy uốn ống CNC là sự phối hợp phức tạp giữa cơ khí chính xác, hệ thống điện điều khiển và thủy lực. Trong quá trình vận hành lâu dài, việc phát sinh hao mòn hoặc sự cố phần mềm là điều khó tránh khỏi. Do đó, việc lựa chọn một đơn vị cung cấp có đội ngũ kỹ sư có tay nghề cao, sẵn sàng hỗ trợ kỹ thuật trực tiếp tại nhà xưởng và có nguồn linh kiện (cảm biến, gioăng phớt, driver…) lưu kho sẵn là yếu tố sống còn để duy trì mạch sản xuất của xưởng.
MEV cung cấp giải pháp uốn ống 4 trục chuyên nghiệp và hiệu quả
Công ty TNHH Kỹ thuật MEV Việt Nam là đơn vị chuyên nghiệp trong lĩnh vực cung cấp và chuyển giao công nghệ gia công định hình ống tại thị trường Việt Nam. Lựa chọn giải pháp máy uốn ống CNC 4 trục của MEV, quý khách hàng sẽ được đảm bảo:
+ Đội ngũ kỹ sư MEV trực tiếp bóc tách bản vẽ mẫu, kiểm tra cơ tính vật liệu phôi để cấu hình dải lực uốn và công suất motor Servo phù hợp nhất, đảm bảo máy vận hành ổn định lâu dài, không bị quá tải.
+ MEV chịu trách nhiệm lắp đặt, hiệu chuẩn cao độ các tầng khuôn, căn chỉnh hệ thống và hướng dẫn lập trình vận hành trực tiếp tại nhà xưởng cho đến khi ra sản phẩm mẫu đạt chất lượng kiểm định.
+ Để mạch sản xuất tại nhà xưởng của khách hàng không bị ngắt quãng, MEV luôn lưu kho sẵn các phụ kiện hao mòn tiêu chuẩn và linh kiện điều khiển chính hãng, sẵn sàng hỗ trợ kỹ thuật và xử lý sự cố nhanh chóng.
Hãy để MEV đồng hành cùng quá trình tư vấn, lựa chọn máy uốn ống CNC 4 trục cho sản xuất của Quý khách hàng. Liên hệ: 0971 340 668
