Máy Uốn Ống CNC & Máy uốn ống 3D | Giải Pháp Uốn Ống Tự Động Chính Xác Cao
Máy uốn ống là gì? Vì sao máy uốn ống được các xưởng gia công cơ khí quan tâm và chú trọng đầu tư? Tại bài viết này, MEV sẽ đưa ra khái niệm, phân loại, ứng dụng và tư vấn giải pháp đầu tư máy uốn ống kim loại.
1. Máy uốn ống là gì?
Máy uốn ống là thiết bị cơ khí chuyên dụng dùng để thay đổi hình dạng của các loại ống kim loại như ống tròn, ống vuông, ống chữ nhật… từ trạng thái thẳng sang trạng thái cong theo bán kính và góc uốn xác định, đồng thời vẫn đảm bảo giữ nguyên kết cấu lòng ống, hạn chế tối đa tình trạng móp méo hay biến dạng vật liệu.
Nhờ khả năng tự động hóa và độ chính xác vượt trội, máy uốn ống CNC ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp.
2. Các dòng máy uốn ống phổ biến hiện nay
Trong ngành gia công hiện đại, máy uốn ống không chỉ đơn thuần là thiết bị bẻ cong kim loại mà còn là sự kết hợp giữa hệ thống thủy lực mạnh mẽ, động cơ Servo chính xác và công nghệ điều khiển CNC thông minh để tạo ra các chi tiết uốn phức tạp với độ lặp lại cao. Phổ biến phải kể đến dòng máy uốn ống CNC và dòng máy uốn ống 3D.
Máy uốn ống CNC
Máy uốn ống CNC là dòng máy sử dụng hệ thống điều khiển CNC tự động để kiểm soát toàn bộ quá trình gia công như cấp phôi, xoay ống, góc uốn và bán kính uốn. Tuy nhiên, đối với máy uốn ống CNC, mỗi đường kính ống sẽ cần một bộ khuôn riêng. Ngoài ra, khi thay đổi bán kính uốn (R), doanh nghiệp thường phải thay bộ khuôn tương ứng. Điều này khiến chi phí đầu tư khuôn và thời gian chuyển đổi sản xuất tăng lên khi gia công nhiều mẫu mã khác nhau.
Máy uốn ống 3D
Máy uốn ống 3D là thế hệ máy uốn hiện đại có khả năng gia công các chi tiết nhiều mặt phẳng và biên dạng phức tạp trong không gian ba chiều. Một trong những ưu điểm lớn của máy uốn ống 3D là khả năng thay đổi bán kính uốn thông qua chương trình điều khiển mà không cần thay khuôn theo từng bán kính như máy uốn ống CNC. Doanh nghiệp thường chỉ cần thay khuôn khi thay đổi đường kính ống, tăng tính linh hoạt khi sản xuất nhiều mẫu sản phẩm khác nhau.
>> Xem thêm: chi tiết cấu hình các dòng máy uốn ống 3D
3. Phân loại máy uốn ống CNC
Để đáp ứng các yêu cầu gia công từ đơn giản đến phức tạp, dòng máy uốn ống CNC được chia thành nhiều biên dạng cấu hình dựa trên số trục điều khiển:
Máy uốn ống CNC 2 trục
Dòng máy này hiện ít được sử dụng do tính ứng dụng thấp, cấu hình máy không cao và hạn chế nhiều tính năng gia công hiện đại. Máy thường chỉ đáp ứng được các góc uốn cơ bản và biên dạng ống đơn giản.
Gồm: trục Y (đẩy phôi) và trục C (uốn góc) hoặc trục B (xoay ống)
Máy uốn ống CNC 3 trục
Là dòng máy cơ bản trong phân khúc tự động hóa, kiểm soát tốt 3 chuyển động cốt lõi: trục uốn, trục xoay ống trong không gian và trục đẩy phôi. Máy phù hợp cho các sản phẩm nội thất, khung xe máy và đường ống đơn giản. Máy trang bị 1 tầng khuôn.
Gồm: trục Y (đẩy phôi), trục B (xoay ống) và trục C (uốn góc).
Máy uốn ống CNC 4 trục
Được nâng cấp thêm 1 trục chức năng (thường là trục dịch chuyển khuôn uốn theo phương ngang hoặc dọc). Sự cải tiến này giúp máy uốn ống CNC 4 trục có thể thay đổi tầng khuôn tự động, cho phép gia công các chi tiết có nhiều bán kính uốn khác nhau trên cùng một sợi ống. Máy trang bị 2 tầng khuôn.
Gồm: trục Y (đẩy phôi), trục B (xoay ống), trục C (uốn góc) và trục Z (nâng hạ tầng khuôn)

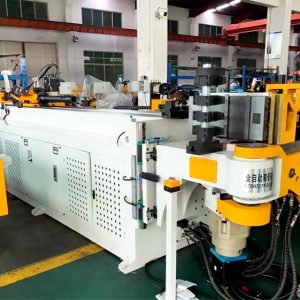

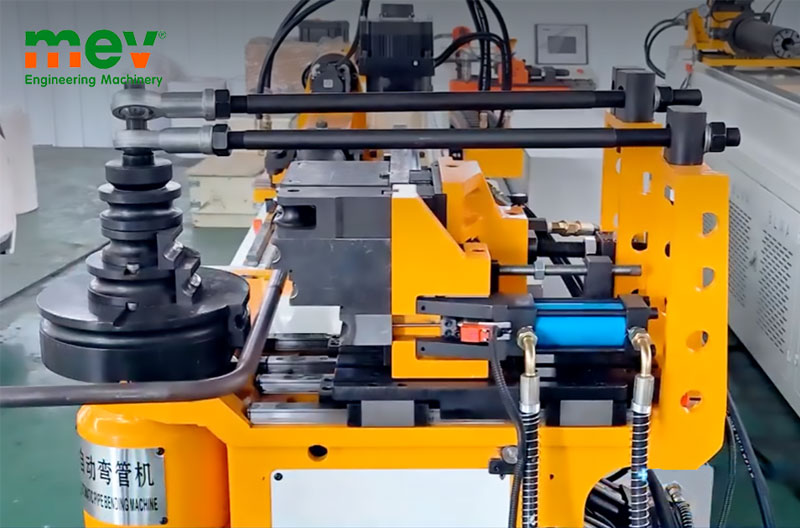

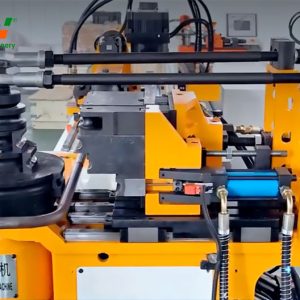

Máy uốn ống CNC 5 trục
Dòng máy cao cấp sở hữu độ linh hoạt vượt trội, tích hợp thêm khả năng đẩy uốn mượt mà và điều chỉnh phôi đa góc độ. Máy uốn ống CNC 5 trục xử lý tốt các biên dạng uốn có không gian phức tạp, đòi hỏi độ chính xác tuyệt đối như linh kiện ô tô, tàu thuyền hoặc thiết bị y tế. Trang bị nhiều tầng khuôn hơn (đa khuôn), phụ thuộc yêu cầu của khách.
Gồm 5 trục:
+ Trục Y (Feeding): trục đẩy phôi
+ Trục B (Rotating): trục xoay ống 3D.
+ Trục C (Bending): góc uốn.
+ Trục X (Horizontal Shift): di chuyển đầu uốn sang trái/phải để tránh va chạm.
+ Trục Z (Vertical Shift): trục nâng hạ tầng khuôn.

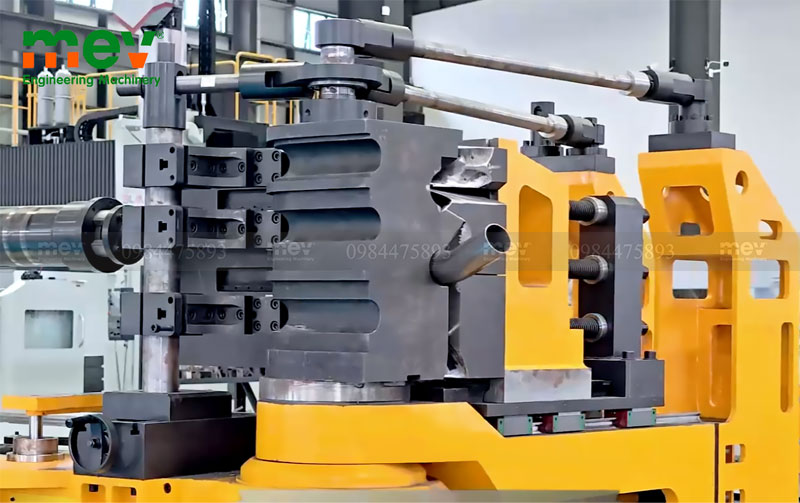

Máy uốn ống CNC đa trục
Đây là giải pháp công nghệ đỉnh cao được thiết kế riêng tùy theo yêu cầu đặc thù của sản phẩm. Với số trục điều khiển lớn (có thể lên đến 11 trục), máy có khả năng tích hợp thêm đục lỗ, hoặc kết hợp tay robot cấp phôi tự động, hoàn thiện sản phẩm siêu phức tạp chỉ trong một chu kỳ chạy máy.
>> Xem thêm: Chi tiết cấu hình dòng máy uốn ống CNC 3 trục 1 khuôn
>> Xem thêm: Chi tiết cấu hình dòng máy uốn CNC 4 trục 2 khuôn

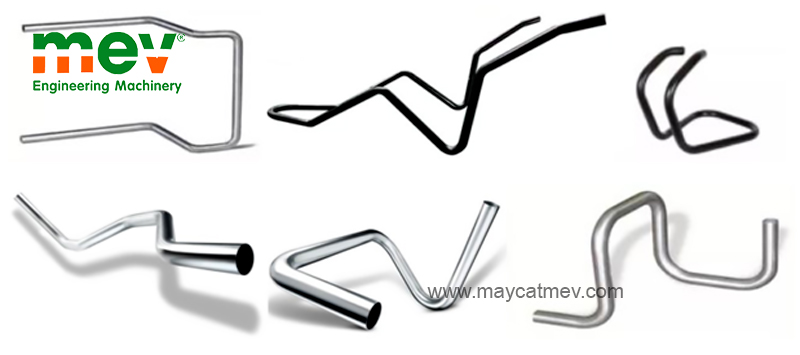

4. Ứng dụng máy uốn ống trong công nghiệp
Sản phẩm uốn ống xuất hiện ở hầu hết các ngành công nghiệp từ dân dụng đến công nghệ cao. Tùy vào độ phức tạp của sản phẩm, máy uốn ống được ứng dụng cụ thể trong các lĩnh vực sau:
Trong ngành công nghiệp ô tô và xe máy
Đây là lĩnh vực yêu cầu khắt khe nhất về độ chính xác và sử dụng nhiều máy uốn ống CNC đa trục nhất.
Hệ thống ống xả, khung sườn xe, đường ống dẫn nhiên liệu và phanh, tay lái xe máy…
Trong sản xuất nội thất và gia dụng
+ Sản xuất khung ghế văn phòng, chân bàn, giường tầng, tay nắm cửa lò nướng, giá treo inox, vòi nước.
+ Khung xe đẩy em bé, xe đi chợ, phơi đồ…
Trong ngành y tế và thể dục thể thao
+ Yêu cầu bề mặt uốn phải láng mịn (uốn không móp) để đảm bảo vệ sinh và an toàn.
+ Khung giường bệnh nhân, xe lăn, gậy chống, tay vịn hành lang bệnh viện.
+ Khung máy chạy bộ, giàn tạ, các thiết bị tập gym đa năng.
Trong xây dựng và kiến trúc
Chủ yếu sử dụng máy uốn ống để tạo ra các cung tròn bán kính lớn.
+ Mái vòm sân vận động, nhà kính nông nghiệp.
+ Cầu thang xoắn ốc, lan can ban công, cổng xếp inox.
+ Đường ống cứu hỏa, ống thông gió (HVAC), ống dẫn dầu trong các nhà máy nhiệt điện.
Trong công nghiệp đóng tàu và năng lượng
+ Hệ thống đường ống dẫn hơi nước, ống dẫn khí trong khoang tàu thủy.
+ Các kết cấu ống thép dày chịu lực cực lớn.
5. Báo giá máy uốn ống CNC
Giá máy uốn ống CNC trên thị trường hiện nay không có một mức cố định mà phụ thuộc vào nhiều yếu tố như khả năng gia công, cấu hình, hệ điều khiển và yêu cầu sản xuất của từng doanh nghiệp. Việc lựa chọn đúng cấu hình máy ngay từ đầu không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo hiệu quả vận hành và khả năng mở rộng sản xuất trong tương lai.
Để nhận báo giá chính xác nhất, doanh nghiệp cần xác định rõ loại sản phẩm gia công, kích thước ống, sản lượng sản xuất và mức độ tự động hóa mong muốn.
5.1 Các yếu tố ảnh hưởng đến giá máy
Cấu hình máy và khả năng gia công
Đây là yếu tố quyết định lớn nhất đến giá máy uốn ống CNC. Mỗi doanh nghiệp sẽ có nhu cầu gia công khác nhau về đường kính ống, độ dày vật liệu, bán kính uốn và độ phức tạp của sản phẩm.
Máy có khả năng gia công ống kích thước lớn, vật liệu dày hoặc thực hiện các chi tiết uốn phức tạp thường yêu cầu kết cấu chắc chắn hơn, hệ thống công suất cao hơn và nhiều trục điều khiển hơn. Do đó, mức đầu tư cũng sẽ cao hơn.
Nhà cung cấp và chất lượng linh kiện
Giá máy uốn ống CNC còn phụ thuộc vào nhà cung cấp, xuất xứ linh kiện và dịch vụ kỹ thuật đi kèm.
Một đơn vị uy tín không chỉ cung cấp thiết bị mà còn hỗ trợ tư vấn giải pháp, lắp đặt, đào tạo vận hành, bảo hành và hỗ trợ kỹ thuật sau bán hàng. Đây là những yếu tố quan trọng giúp doanh nghiệp giảm rủi ro trong quá trình sản xuất và tối ưu hiệu quả đầu tư lâu dài.
Ngoài ra, các dòng máy sử dụng linh kiện chất lượng cao, hệ điều khiển từ những thương hiệu uy tín thường có độ ổn định, độ chính xác và tuổi thọ cao hơn, kéo theo mức giá đầu tư ban đầu cũng cao hơn.
5.2 Giải pháp uốn ống tại MEV
Giữa rất nhiều đơn vị cung cấp thiết bị công nghiệp trên thị trường, MEV luôn là cái tên được các chủ xưởng và doanh nghiệp cơ khí tin tưởng lựa chọn. Nhờ vào 3 giá trị cốt lõi mà MEV cam kết mang lại cho khách hàng:
+ MEV tư vấn đúng nhu cầu thực tế, hướng đến sản xuất lâu dài. MEV tập trung tìm ra giải pháp tối ưu nhất, giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu nhưng vẫn đảm bảo khả năng mở rộng sản xuất trong tương lai.
+ MEV hỗ trợ kỹ thuật nhanh chóng và tận tâm, đồng hành cùng khách hàng từ khâu lắp đặt, chuyển giao công nghệ bài bản cho thợ đứng máy, đến việc hỗ trợ xử lý sự cố trong suốt quá trình vận hành.
+ MEV cam kết làm chủ nguồn linh kiện, phụ tùng chính hãng tại kho. Doanh nghiệp hoàn toàn có thể yên tâm sản xuất, không phải lo lắng về tình trạng gián đoạn tiến độ đơn hàng do phải chờ đợi nhập khẩu linh kiện thay thế khi máy gặp sự cố
MEV cung cấp đa dạng giải pháp uốn ống CNC và uốn ống 3D đáp ứng nhu cầu sản xuất từ các xưởng cơ khí vừa và nhỏ đến các nhà máy sản xuất quy mô lớn. Đến với MEV, bạn sẽ được tư vấn giải pháp dựa trên sản phẩm thực tế nhằm tối ưu hiệu quả đầu tư và chi phí vận hành.
Liên hệ MEV ngay hôm nay để được tư vấn giải pháp uốn ống phù hợp và nhận báo giá chi tiết theo nhu cầu sản xuất của doanh nghiệp.
