Trong nhiều xưởng cơ khí hiện nay, công đoạn hàn vẫn phụ thuộc chủ yếu vào tay nghề của thợ. Khi sản lượng tăng, doanh nghiệp có thể gặp khó khăn về tiến độ, sự đồng nhất của chất lượng mối hàn và kiểm soát chi phí nhân công. Đây là một trong những lý do khiến Robot hàn tự động ngày càng được quan tâm.
Tuy nhiên, chuyển từ hàn thủ công sang tự động hóa không đơn giản chỉ là mua một Robot hàn và đưa vào sản xuất. Để hệ thống hoạt động hiệu quả, doanh nghiệp cần đánh giá quy trình hiện tại, chuẩn bị đồ gá, lựa chọn thiết bị phù hợp và bố trí mặt bằng hợp lý.
Vậy một xưởng cơ khí cần chuẩn bị những gì để chuyển đổi sang trạm hàn thông minh?
Trạm hàn thông minh là gì? Khác gì với Robot hàn đơn lẻ?

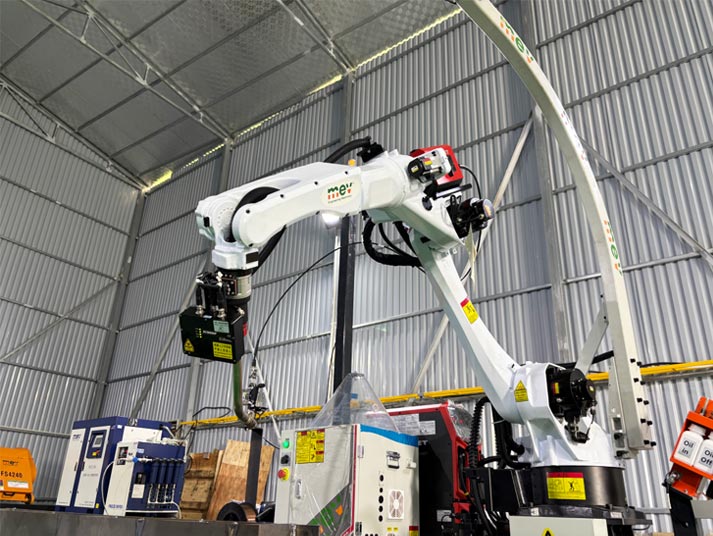

Trạm hàn thông minh là hệ thống hàn tự động hóa, trong đó Robot hàn phối hợp với các thiết bị phụ trợ và hệ thống điều khiển để thực hiện công đoạn hàn theo chương trình đã thiết lập.
Tùy yêu cầu sản xuất, một trạm hàn có thể bao gồm:
- Robot hàn công nghiệp: thực hiện chuyển động và thao tác hàn theo chương trình.
- Nguồn hàn và mỏ hàn: đáp ứng yêu cầu về vật liệu, phương pháp hàn và chất lượng mối hàn.
- Đồ gá định vị phôi: giữ chi tiết đúng vị trí trong quá trình hàn.
- Bàn xoay hoặc gá lật phôi: hỗ trợ thay đổi tư thế chi tiết để Robot tiếp cận các vị trí hàn thuận lợi hơn.
- Bộ điều khiển và thiết bị an toàn: điều khiển, kiểm soát chu trình và bảo vệ người vận hành.
- Thiết bị phụ trợ: bộ cấp dây hàn, hệ thống hút khói, cảm biến hoặc các cơ cấu tự động hóa khác.
Điểm khác biệt giữa Robot hàn đơn lẻ và trạm hàn hoàn chỉnh nằm ở khả năng phối hợp giữa các thành phần. Robot có thể thực hiện chuyển động chính xác theo chương trình, nhưng hiệu quả thực tế vẫn phụ thuộc vào độ ổn định của phôi, khả năng tiếp cận đường hàn và cách tổ chức quy trình sản xuất.
Vì vậy, trước khi đầu tư, doanh nghiệp nên xác định bài toán sản xuất cần giải quyết thay vì chỉ lựa chọn Robot theo tải trọng hoặc tầm với.
5 Hạng mục cần chuẩn bị khi xây dựng trạm hàn thông minh
1. Đánh giá sản phẩm và quy trình hàn hiện tại
Doanh nghiệp cần xác định những sản phẩm dự kiến đưa vào tự động hóa, bao gồm vật liệu, chiều dày, kích thước, hình dạng, vị trí mối hàn và yêu cầu chất lượng. Bên cạnh đó, cần xem xét sản lượng, số lượng mẫu mã và tần suất thay đổi sản phẩm.
Chẳng hạn, xưởng chuyên hàn các chi tiết giống nhau với sản lượng lớn thường có điều kiện thuận lợi để tiêu chuẩn hóa chương trình và đồ gá. Trong khi đó, xưởng gia công theo đơn hàng, thường xuyên thay đổi kích thước và hình dạng sản phẩm, cần chú trọng khả năng thay đổi chương trình và tính linh hoạt của hệ thống.
Doanh nghiệp cũng nên khảo sát quy trình hiện tại để xác định công đoạn nào mất nhiều thời gian, khó đảm bảo chất lượng hoặc thường xuyên phát sinh lỗi.
Kết quả đánh giá sẽ giúp xác định nên tự động hóa sản phẩm nào trước, mức độ tự động hóa cần thiết và cấu hình Robot hàn phù hợp.
2. Chuẩn bị đồ gá và cơ cấu định vị phôi
Đồ gá là một trong những yếu tố quan trọng quyết định tính ổn định của trạm hàn tự động. Nếu phôi được đặt không đúng vị trí hoặc dịch chuyển trong quá trình hàn, Robot có thể không đi đúng đường hàn thực tế như chương trình đã thiết lập.
Vì vậy, doanh nghiệp cần xem xét thiết kế đồ gá có khả năng định vị chắc chắn, thuận tiện cho việc đưa phôi vào và lấy sản phẩm ra. Đồ gá cũng cần hạn chế cản trở đường di chuyển của mỏ hàn và cho phép tiếp cận các vị trí cần hàn.
Đối với xưởng sản xuất nhiều loại sản phẩm, nên cân nhắc phương án đồ gá thay đổi nhanh hoặc đồ gá có khả năng điều chỉnh theo từng dòng chi tiết.
Ngoài ra, nếu sai lệch vị trí phôi là vấn đề thường xuyên xảy ra, doanh nghiệp có thể đánh giá thêm khả năng tích hợp cảm biến dò đường hàn để hỗ trợ hệ thống thích ứng với sai lệch trong phạm vi cho phép.
>> Xem thêm: Cảm biến dò đường hàn Robot
3. Lựa chọn Robot hàn và nguồn hàn phù hợp
Robot hàn cần được lựa chọn dựa trên thực tế sản xuất, không nên chỉ căn cứ vào giá thành hoặc thông số tải trọng.
Một số yếu tố cần xem xét:
- Tầm với và không gian làm việc: Robot phải tiếp cận được các vị trí hàn mà không bị giới hạn bởi phôi, đồ gá hoặc thiết bị xung quanh.
- Tính chất mối hàn: loại mối hàn, chiều dài đường hàn, tư thế hàn và yêu cầu chất lượng.
- Phương pháp hàn: lựa chọn nguồn hàn và cấu hình mỏ hàn tương thích với vật liệu, chiều dày và quy trình công nghệ.
- Khả năng lập trình: dễ dàng thiết lập chương trình, hiệu chỉnh thông số và thay đổi sản phẩm.
- Khả năng tích hợp: tương thích với đồ gá, gá lật, bộ điều khiển và các thiết bị phụ trợ.
Đối với các ứng dụng hàn phổ biến trong ngành cơ khí chế tạo, Robot hàn MIG/MAG có thể là một phương án cần xem xét.
Việc lựa chọn đúng Robot ngay từ đầu giúp hạn chế tình trạng thiết bị không đáp ứng được phạm vi làm việc hoặc phải bổ sung nhiều hạng mục sau khi lắp đặt.
4. Cân nhắc gá lật, bàn xoay và hệ thống di chuyển Robot
Không phải sản phẩm nào cũng có thể hàn thuận lợi khi được đặt cố định trên một mặt bàn. Với chi tiết có nhiều mặt hàn, kết cấu lớn hoặc hình dạng phức tạp, doanh nghiệp cần tính toán phương án thay đổi tư thế phôi hoặc mở rộng phạm vi làm việc của Robot.
Một số giải pháp có thể cân nhắc gồm:
- Bàn xoay hoặc gá lật phôi: hỗ trợ xoay, nghiêng hoặc thay đổi vị trí chi tiết để tiếp cận đường hàn.
- Robot hàn kết hợp gá lật tự động: phù hợp với những ứng dụng cần phối hợp chuyển động của Robot và cơ cấu định vị phôi theo chu trình.
- Robot hàn Gantry tự động (cổng hàn): sử dụng kết cấu dạng cổng và các trục di chuyển để mở rộng vùng làm việc, có thể phù hợp với cấu kiện có kích thước lớn tùy thiết kế hệ thống.
Không phải mọi trạm hàn đều cần các thiết bị này. Nếu sản phẩm nhỏ, hình dạng đơn giản và các đường hàn dễ tiếp cận, một cấu hình Robot cùng đồ gá phù hợp có thể đã đáp ứng được yêu cầu.
Ngược lại, với sản phẩm có nhiều vị trí hàn hoặc kích thước lớn, việc tính toán cơ cấu phụ trợ ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành đồng bộ hơn.
5. Bố trí mặt bằng, an toàn và nhân sự vận hành
Một trạm hàn tự động cần có không gian phù hợp cho cả thiết bị và hoạt động sản xuất. Khi bố trí mặt bằng, doanh nghiệp nên tính đến vùng làm việc của Robot, vị trí đặt phôi, khu vực lấy sản phẩm, lối đi vận chuyển và không gian bảo trì.
Các yêu cầu an toàn cần được xem xét ngay trong thiết kế, bao gồm che chắn vùng hàn, kiểm soát khả năng tiếp cận vùng chuyển động, nút dừng khẩn cấp và các thiết bị bảo vệ phù hợp với cấu hình thực tế. Hệ thống hút khói cũng cần được đánh giá theo điều kiện hàn và môi trường làm việc.
Bên cạnh thiết bị, nhân sự là yếu tố không thể bỏ qua. Người vận hành cần được hướng dẫn về quy trình sử dụng, kiểm tra trước khi chạy máy, xử lý các tình huống bất thường và phối hợp với bộ phận kỹ thuật khi cần hiệu chỉnh chương trình.
Tự động hóa không có nghĩa là doanh nghiệp không còn cần nhân sự có chuyên môn. Thay vào đó, công việc có thể chuyển dần từ thao tác hàn trực tiếp sang vận hành, giám sát và tối ưu hệ thống.
Nên tự động hóa toàn bộ hay triển khai từng công đoạn?
Đối với nhiều doanh nghiệp, triển khai tự động hóa theo từng giai đoạn là phương án đáng cân nhắc, đặc biệt khi chưa có nhiều kinh nghiệm vận hành Robot hàn.
Doanh nghiệp có thể bắt đầu từ một nhóm sản phẩm có sản lượng tương đối ổn định, đường hàn lặp lại và dễ tiêu chuẩn hóa. Sau khi đánh giá hiệu quả vận hành, chất lượng sản phẩm và mức độ phù hợp với quy trình thực tế, hệ thống có thể được điều chỉnh hoặc mở rộng.
Trong khi đó, việc đầu tư một trạm hàn có mức độ tích hợp cao ngay từ đầu có thể phù hợp hơn nếu doanh nghiệp đã xác định rõ nhu cầu, có sản lượng đủ lớn và cần tự động hóa đồng bộ nhiều công đoạn.
Khi so sánh các phương án, không nên chỉ nhìn vào giá mua thiết bị. Doanh nghiệp cần tính đến chi phí đồ gá, tích hợp, đào tạo, bảo trì, vật tư tiêu hao và thời gian chuyển đổi sản phẩm. Đồng thời, cần đánh giá năng suất thực tế của cả chu trình, bao gồm thời gian gá phôi, thay sản phẩm và kiểm tra chất lượng.
Mục tiêu cuối cùng là lựa chọn phương án phù hợp với năng lực sản xuất và kế hoạch phát triển, thay vì đầu tư hệ thống quá phức tạp so với nhu cầu hiện tại.
Những sai lầm cần tránh khi đầu tư trạm hàn tự động
Trong quá trình chuyển đổi, một số vấn đề có thể khiến hệ thống không đạt hiệu quả như kỳ vọng.
- Chọn Robot trước khi xác định rõ bài toán sản xuất: Nếu chưa phân tích sản phẩm và đường hàn, doanh nghiệp có thể lựa chọn sai tầm với, cấu hình hoặc phương án tích hợp.
- Đánh giá thấp vai trò của đồ gá: Đồ gá thiếu ổn định khiến việc lập trình và duy trì chất lượng mối hàn trở nên khó khăn hơn.
- Bỏ qua thời gian thay đổi sản phẩm: Với xưởng gia công nhiều mẫu mã, thời gian thay đồ gá, thiết lập chương trình và căn chỉnh phôi có thể ảnh hưởng đáng kể đến hiệu quả sản xuất.
- Chỉ quan tâm giá thiết bị: Một cấu hình có giá đầu tư thấp chưa chắc có tổng chi phí vận hành thấp nếu cần bổ sung nhiều thiết bị hoặc mất nhiều thời gian xử lý lỗi.
- Chưa chuẩn bị nhân sự và quy trình vận hành: Nếu thiếu hướng dẫn và kế hoạch bảo trì, hệ thống có thể không được khai thác hết khả năng sau khi bàn giao.
Để hạn chế các vấn đề này, doanh nghiệp nên phối hợp với đơn vị cung cấp ngay từ giai đoạn khảo sát, xác định yêu cầu kỹ thuật và thống nhất phạm vi công việc trước khi triển khai trạm hàn tự động.
MEV tư vấn giải pháp trạm hàn phù hợp với từng xưởng cơ khí
Mỗi doanh nghiệp có sản phẩm, sản lượng và điều kiện nhà xưởng khác nhau. Vì vậy, lựa chọn trạm hàn tự động cần dựa trên nhu cầu thực tế thay vì áp dụng một cấu hình chung cho mọi trường hợp.
Khi tìm hiểu giải pháp Robot hàn công nghiệp, doanh nghiệp nên chuẩn bị bản vẽ hoặc hình ảnh sản phẩm, thông tin vật liệu và chiều dày, vị trí mối hàn, sản lượng dự kiến cùng những khó khăn đang gặp trong quy trình hiện tại. Nếu có thể, việc cung cấp thêm thông tin về mặt bằng và phương án gá phôi sẽ giúp quá trình đánh giá cụ thể hơn.

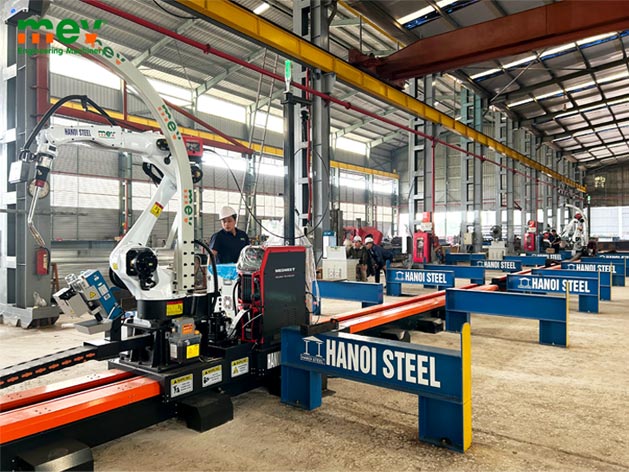

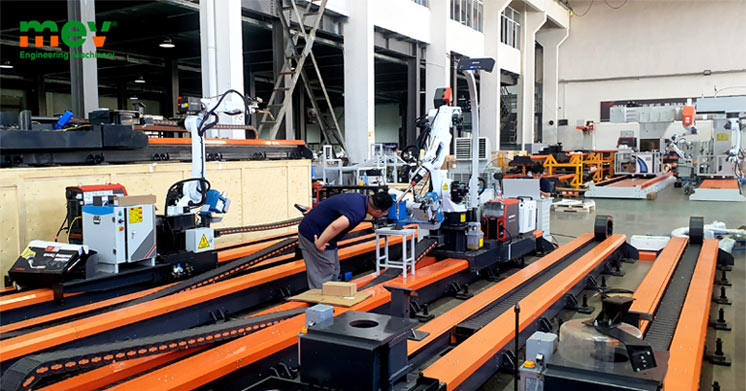

Dựa trên các thông tin này, MEV có thể trao đổi và tư vấn hướng lựa chọn Robot hàn, nguồn hàn, đồ gá và các thiết bị phụ trợ phù hợp với yêu cầu của từng ứng dụng. Tùy đặc điểm sản phẩm, giải pháp có thể là Robot hàn trên ray thẳng, Robot hàn kết hợp gá lật tự động hoặc hệ thống Cổng hàn Robot cho các ứng dụng cần vùng làm việc rộng hơn.
Tham khảo danh mục Robot hàn công nghiệp của MEV để tìm hiểu thêm các giải pháp hàn tự động cho ngành cơ khí chế tạo.
Kết luận
Chuyển đổi từ xưởng cơ khí truyền thống sang trạm hàn thông minh là quá trình cần được chuẩn bị đồng bộ từ sản phẩm, quy trình, đồ gá đến thiết bị và nhân sự. Một hệ thống phù hợp không chỉ giúp tự động hóa thao tác hàn mà còn cần đáp ứng yêu cầu chất lượng, tính linh hoạt và hiệu quả vận hành của doanh nghiệp.
Việc xác định rõ công đoạn cần cải thiện và đánh giá điều kiện sản xuất thực tế là cơ sở quan trọng để lựa chọn giải pháp Robot hàn phù hợp, hạn chế lãng phí đầu tư và tạo tiền đề mở rộng tự động hóa trong tương lai.
