Bộ lọc khí nén – Thiết bị quan trọng của máy nén khí
Bộ lọc khí nén là bộ phận quan trọng không thể thiếu trong hệ thống máy nén khí trục vít cao áp. Những thông tin cần thiết nhất về bộ phận này sẽ được trình bày trong bài viết sau. Quý khách hàng có thể tham khảo để hiểu rõ hơn.
Những bộ lọc khí nén nào dùng cho hệ thống máy nén khí
Bộ lọc khí nén là chi tiết tạo nên một máy nén khí hoàn chỉnh. Đây là thiết bị cần có để liên kết nguồn cung cấp khí nén với các thiết bị khác trong hệ thống máy nén khí. Có chức năng loại bỏ hơi nước và tạp chất, bụi bẩn lẫn trong không khí. Ngoài ra, nó còn có tác dụng duy trì và ổn định áp suất của máy nén khí đảm bảo quá trình hoạt động được trơn tru.
Cấu tạo bộ lọc khí
Một bộ lọc khí có cấu tạo cơ bản gồm 3 bộ phận chính gồm: bộ phận lọc, bộ phận tra dầu, bộ phận điều chỉnh áp suất.
- Bộ phận lọc: quyết định đến chất lượng lọc của khí nén. Bộ phận lọc khí nén bao gồm 3 phần: thân lọc, nắp chụp và lõi lọc.
+ Thân lọc: là nơi chứa nước ngưng tụ và chất cặn bẩn, tạp chất có lẫn trong khí.
+ Nắp chụp: được thiết kế với van cửa nạp đầu vào và đầu ra. Đây cũng chính là nơi gắn đồng hồ áp suất.
+ Lõi lọc: là chi tiết quan trọng có chức năng ngăn chặn các chất cặn bã, bụi bẩn và nước ngưng tụ lại để cho luồng khí nén sạch nhất.
- Bộ phận tra dầu: là nơi chứa dầu bôi trơn và phun dầu vào khí nén đã lọc sạch dưới dạng sương. Dầu sẽ theo khí để bôi trơn các khớp nối, xi lanh làm giảm ma sát, làm mát và giảm nhiệt độ. Chính vì vậy các thiết bị có thể hoạt động trơn tru, tăng hiệu quả, giảm mài mòn tối đa, giảm độ ồn và tăng tuổi tuổi thọ.
- Bộ phận điều chỉnh áp suất: chính là đồng hồ áp suất và van điều áp. Chúng giúp điều chỉnh và giữ áp suất luôn ở mức độ ổn định và an toàn trong suốt quá trình hệ thống làm việc, tránh hiện tượng quá áp, gây hư hỏng thiết bị.
Nguyên lý hoạt động của bộ lọc khí
Khí nén được cung cấp từ bình tích khí thông qua các đường ống dẫn vào bộ lọc. Khí sẽ được làm sạch và đi vào bộ phận điều áp. Người vận hành cần kiểm tra theo dõi áp suất nếu quá cao hoặc không ổn định thì sẽ điều chỉnh lại. Khi áp suất bình thường khí nén sẽ đi đến bộ phận tra dầu, mang theo các hạt dầu li ti đến các thiết bị làm việc. Khi chất bẩn đến một mức nhất định, phao xả sẽ tự động xả các chất thải ra bên ngoài.
Những loại lọc dùng cho máy nén khí

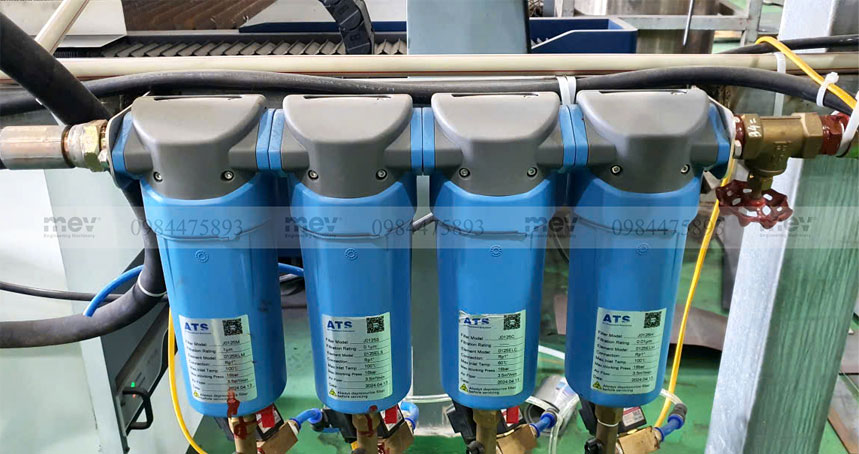

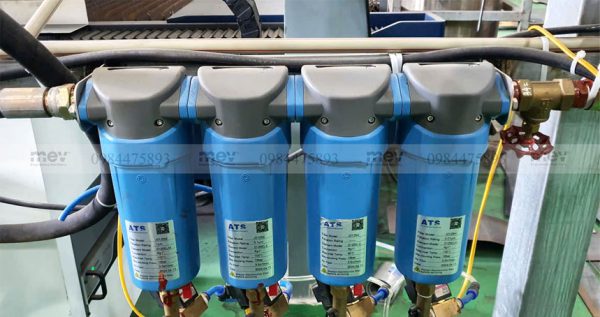

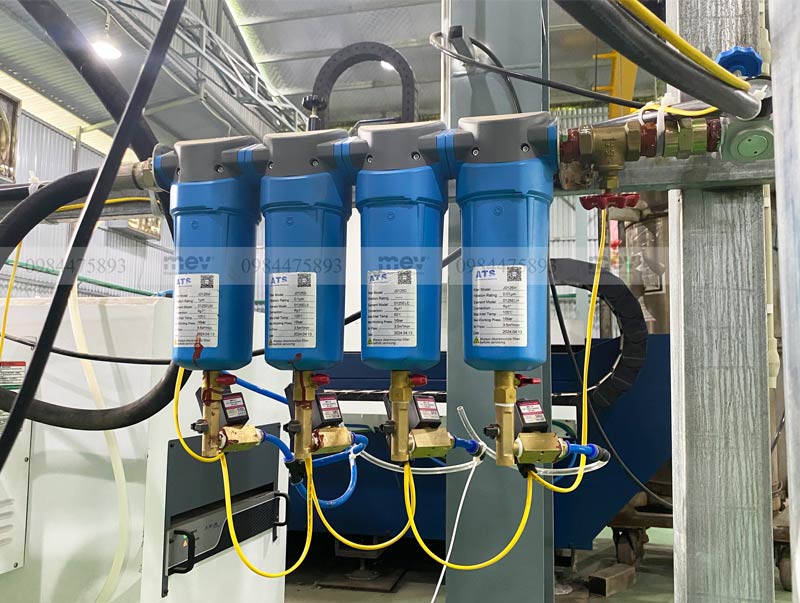

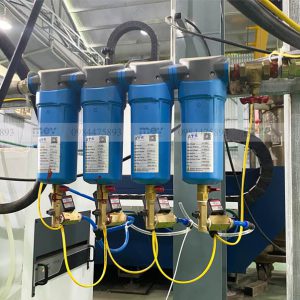

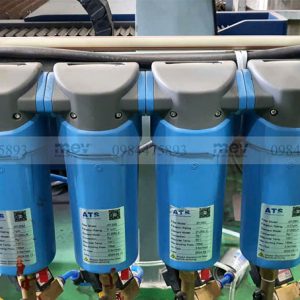

Máy nén khí trục vít cao áp Hanbell tại MEV được trang bị với 5 cấp lọc gồm: lọc tách dầu, lọc dầu, lọc thô, lọc tinh và lọc nước. Mỗi một bộ lọc trong hệ thống máy nén khí đảm nhiệm những vị trí và vai trò nhất định, giúp cho nguồn khí nén được khô và sạch nhất. Trong đó:
- Lọc tách dầu: có chức năng tách dầu ra khỏi khí nén trước khi đưa vào sử dụng.
- Lọc dầu: loại bỏ các tạp chất, cặn bẩn làm ăn mòn ra khỏi dầu trong máy. Qua đó làm sạch lượng dầu cần lưu thông trong máy nén khí, bảo vệ đầu nén.
- Lọc tách nước: nâng cao chất lượng khí sau khi nén. Khí từ tự nhiên có độ ẩm tương đối cao, sau khi được nén qua bình chứa dầu, khí nén sẽ lẫn cả dầu, hơi nước và tạp chất. Vì thế, để có luồng khí sạch và khô hơn thì cần sử dụng bộ lọc nước khí nén. Lọc tách nước có khả năng loại bỏ các hạt bụi bẩn với kích thước lên tới 3μm.
- Lọc thô: được lắp sau máy sấy tác nhân lạnh. Có thể lọc được các hạt bụi có kích thước nhỏ lên tới 1μm.
- Lọc tinh: là thiết bị quan trọng trong hệ thống lọc khí nén. Có chức năng lọc sạch hơi nước giúp các thiết bị gia tăng tuổi thọ, lọc sạch bụi bẩn và dầu có ở trong khí nén để máy nén khí hoạt động ổn định. Đồng thời còn có thể loại bỏ các hạt bụi có kích thước siêu nhỏ tới 0.01ppm.
Vai trò của bộ lọc khí nén
Không khí khi được đưa vào bên trong máy nén khí sẽ lẫn hơi nước, bụi bẩn, và các tạp chất. Nếu chúng không được xử lý mà di chuyển vào trong sẽ gây hư hỏng, ăn mòn các chi tiết, thiết bị máy, thậm chí gây ảnh hưởng tới chất lượng khí nén cung cấp cho máy cắt laser fiber, dẫn tới quá trình hoạt động sản xuất không hiệu quả. Chính vì thế bộ lọc khí đóng vai trò vô cùng quan trọng trong hệ thống máy nén khí trục vít cao áp. Nó có vai trò đưa khí nén ra ngoài đảm bảo sạch 100%, không lẫn tạp chất, bụi bẩn, dầu và hơi nước.
Bảo dưỡng và thay thế bộ lọc máy nén khí
Hệ thống khí nén dùng trong máy cắt laser fiber rất quan trọng. Để đảm bảo máy được vận hành liên tục, ổn định trong quá trình sản xuất, cần bảo dưỡng và thay thế định kỳ bộ lọc khí nén theo hướng dẫn.
- Bộ lọc dầu: đối với máy mới chạy lần đầu thì sau 500 giờ máy hoạt động thì nên thay lõi lọc. Những lần tiếp theo là 1000 giờ thay một lần.
- Bộ lọc tách dầu: sau 3000 giờ máy chạy nên thay thế. Nếu máy hoạt động trong môi trường khắc nghiệt thì có thể thay sớm hơn.
- Đối với 3 bộ lọc nước, lọc thô và lọc tinh thì tuổi thọ thường là 1 năm. Quý khách hàng cần chú ý kiểm tra và thay thế để đảm bảo hiệu suất làm việc của máy nén khí trục vít cao áp.
Giá bộ lọc khí nén
Hiện nay có nhiều đơn vị cung cấp bộ lọc khí nén khác nhau. Tuy nhiên giá bộ lọc khí nén phụ thuộc nhiều yếu tố như về chất lượng, hãng sản xuất, nhà cung cấp. Để lựa chọn cho mình một hệ thống cấp lọc khí cũng như máy nén khí trục vít cao áp hoàn chỉnh mà lại có mức giá tối ưu, quý khách hàng có thể tham khảo model máy nén khí cao áp tại MEV.
Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp các giải pháp gia công sản xuất như máy cắt CNC Plasma, CNC Laser Fiber, máy hàn laser, máy chấn, máy cưa, máy nén khí…, MEV tự tin mang đến cho Quý khách hàng những model máy nén khí chất lượng, cũng như giá cả cạnh tranh và dịch vụ tốt nhất. Để nhận được báo giá chi tiết sớm nhất, Quý khách hàng liên hệ hotline: 0971340668 để được hỗ trợ.
